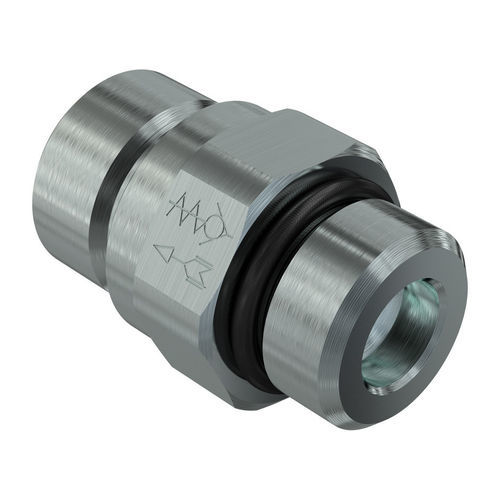

Предохранительный клапан с вентилем VUC series

ORFSBSPнаружная резьба

Обзор
Компактные обратные клапаны серии VUC изготовлены из цельного стального корпуса и имеют затвор типа poppet. Стандартное давление срабатывания, указанное в презентации продукта: 35 kPa (0,35 bar). Доступны варианты для dash 04–16 с различными размерами, стандартами резьбы, выходными фитингами и давлениями срабатывания, зависящими от артикула.

Применение

• Сельское хозяйство
• Строительная техника
• Промышленная гидравлика
• Нефть и газ

Примеры изделий (артикул — ключевые характеристики)

• VUC2/DM-41/BM — Размер корпуса: 6,3 mm (1/4"); Резьба: M18x1.5 MALE 12L (ISO 8434-1-L); Выходная резьба: M14x1.5 MALE (ISO 6149-2); HEX1: 19 mm; D1: 21 mm; L1: 32 mm; Температура: -25 °C до 125 °C; Уплотнения: NBR; Вес: 41,8 g; Давление срабатывания: 0,35 bar.
• VUC1/BM-11/ESA2 — Размер корпуса: 10 mm (3/8"); Резьба: M14x1.5 MALE (ISO 6149-2); Выходная резьба: 11/16"-16 UN MALE ORFS (ISO 8434-3); HEX1: 19 mm; D1: 21 mm; L1: 35,9 mm; Температура: -25 °C до 125 °C; Уплотнения: NBR; Вес: 52 g; Давление срабатывания: 0,2 bar.
• VUC1/CG-11/ESB — Размер корпуса: 10 mm (3/8"); Резьба: 3/8" BSPP MALE (ISO 1179-3); Выходная резьба: 11/16"-16 UN MALE ORFS (ISO 8434-3); HEX1: 22 mm; D1: 24 mm; L1: 33,6 mm; Температура: -25 °C до 125 °C; Уплотнения: NBR; Вес: 63 g; Давление срабатывания: 0,5 bar.
• VUC1/DM-11/ES — Размер корпуса: 10 mm (3/8"); Резьба: M18x1.5 MALE (ISO 6149-2); Выходная резьба: 11/16"-16 UN MALE ORFS (ISO 8434-3); HEX1: 24 mm; D1: 26 mm; L1: 41 mm; Температура: -25 °C до 125 °C; Уплотнения: NBR; Вес: 91 g; Давление срабатывания: 0,35 bar.
• VUC1/DM-11/FS — Размер корпуса: 12,5 mm (1/2"); Резьба: M18x1.5 MALE (ISO 6149-2); Выходная резьба: 13/16"-16 UN MALE ORFS (ISO 8434-3); HEX1: 24 mm; D1: 26 mm; L1: 43 mm; Температура: -25 °C до 125 °C; Уплотнения: NBR; Вес: 91,4 g; Давление срабатывания: 0,35 bar.
• VUC1/HS-11/HSB — Размер корпуса: 19 mm (3/4"); Резьба: 1-1/16"-12 UN MALE (ISO 11926-3); Выходная резьба: 1-3/16"-12 UN MALE ORFS (ISO 8434-3); HEX1: 32 mm; D1: 35 mm; L1: 46,1 mm; Температура: -25 °C до 125 °C; Уплотнения: NBR; Вес: 190 g; Давление срабатывания: 0,5 bar.
• VUC1/MM-11/MS — Размер корпуса: 25 mm (1"); Резьба: M33x2 MALE (ISO 6149-2); Выходная резьба: 1-11/16"-12 UN MALE ORFS (ISO 8434-3); HEX1: 48 mm; D1: 54 mm; L1: 72,6 mm; Температура: -25 °C до 125 °C; Уплотнения: NBR; Вес: 708,8 g; Давление срабатывания: 0,35 bar.

Характеристики / Разрывное давление (по dash-размерам)
Dash 04 — Размер: 6,3 mm (1/4") — Рабочее давление: 25 MPa — Расход: 5 l/min — Разрывное давление: 100 MPa
Dash 06 — Размер: 10 mm (3/8") — Рабочее давление: 40 MPa — Расход: 18 l/min — Разрывное давление: 160 MPa
Dash 08 — Размер: 12,5 mm (1/2") — Рабочее давление: 40 MPa — Расход: 35 l/min — Разрывное давление: 160 MPa
Dash 12 — Размер: 19 mm (3/4") — Рабочее давление: 40 MPa — Расход: 65 l/min — Разрывное давление: 160 MPa
Dash 16 — Размер: 25 mm (1") — Рабочее давление: 40 MPa — Расход: 90 l/min — Разрывное давление: 160 MPa

Примечания
Некоторые конкретные артикула включают адаптеры/опции и могут иметь отличающиеся давления срабатывания; значения для каждой позиции указаны по артикулу.

Технические характеристики

• Материал: Сталь
• Уплотнения: NBR
• Рабочие температуры: -25 °C до 125 °C
• Обработка поверхности: MATE 500 (CrIII)
• Тип клапана: Poppet
• Разрывное/эксплуатационное давление по dash-размеру: см. блок «Характеристики» выше
