Гидравлическая система быстрого соединения FLV series

Обзор продукта

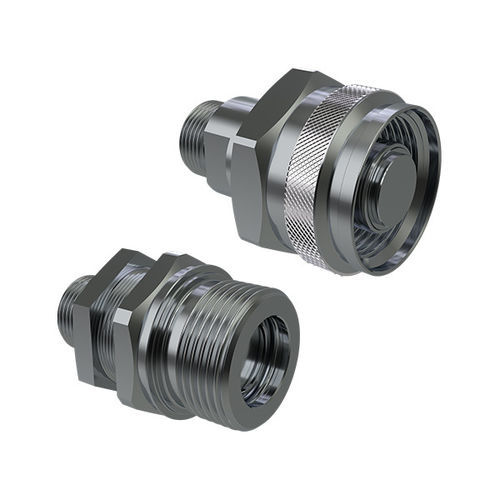

Эта серия объединяет преимущества резьбовых соединений с плоской торцевой поверхностью и чрезвычайно компактную, прочную конструкцию. Идеальна для применений, где требуется плоское торцевое соединение и отсутствуют значительные остаточные давления. Покрытие MATE 1000 (ZnNi) обеспечивает повышенную коррозионную стойкость. Корпусы «фемел» допускают установку в панели.

Ключевые характеристики

• Серия: FLV
• Тип: Резьбовое соединение с плоской торцевой поверхностью (тип плоского клапана)
• Материал: Сталь
• Поверхностная обработка: MATE 1000 (ZnNi - цинк-никель)
• Уплотнения: NBR
• Температура эксплуатации: -25 °C до 100 °C
• Типичные применения: строительная техника и аналогичные мобильные гидравлические системы, требующие компактных плоских соединений

Позиции - Гнездо (заголовок таблицы и примерные строки)
Колонки: Размер (мм) | Номер изделия | Резьба | Расход (л/мин при 0,2 MPa) | Уплотнения | HEX1 (мм) | HEX2 (мм) | HEX3 (мм) | D1 (мм) | D3 (мм) | L1 (мм) | Резьба подключения (D2)
10 | FLV06-2/1415 F | M14x1.5 MALE 8L | 32 | NBR | 36 | - | 36 | 42 | - | 58 | M32x3
10 | FLV06-2/1615 F | M16x1.5 MALE 10L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 59.2 | M32x3
10 | FLV06-2/1815 F | M18x1.5 MALE 12L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 59.2 | M32x3
10 | FLV06-2/2215 F | M22x1.5 MALE 15L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 60.2 | M32x3
10 | FLV06-3/1815 F | M18x1.5 MALE 10S (короткий) | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 60.2 | M32x3
12.5 | FLV08-2/2215 F | M22x1.5 MALE 15L | 32 | NBR | 41 | 25 | 41 | 47 | - | 70 | M36x3
19 | FLV12-2/2215 F | M22x1.5 MALE 15L | 75 | NBR | 55 | - | 50 | 61 | - | 81 | M48x3
25 | FLV16-2/2615 F | M26x1.5 MALE 18L | 165 | NBR | 60 | 36 | 50 | 70 | - | 96 | M54x4
31.5 | FLV20-2/4520 F | M45x2 MALE 35L | 430 | NBR | 85 | 55 | 100 | 89.8 | 100 | 129 | M79x4

Позиции - Штекер (заголовок таблицы и примерные строки)
Колонки: Размер (мм) | Номер изделия | Резьба | Расход (л/мин при 0,2 MPa) | Уплотнения | HEX1 (мм) | HEX3 (мм) | D1 (мм) | L1 (мм) | Резьба подключения (D2)
10 | FLV06-2/1415 M | M14x1.5 MALE 8L | 32 | NBR | 41 | 22 | 46 | 63 | M32x3
10 | FLV06-2/1615 M | M16x1.5 MALE 10L | 32 | NBR | 41 | 22 | 46 | 64 | M32x3
10 | FLV06-3/1815 M | M18x1.5 MALE 10S | 32 | NBR | 41 | 22 | 46 | 65 | M32x3
12.5 | FLV08-2/2215 M | M22x1.5 MALE 15L | 75 | NBR | 46 | 24 | 52 | 73.4 | M36x3
19 | FLV12-2/2215 M | M22x1.5 MALE 15L | 120 | NBR | 60 | 32 | 68 | 84 | M48x3
25 | FLV16-2/2615 M | M26x1.5 MALE 18L | 165 | NBR | 55 | 41 | 65 | 96 | M54x4
31.5 | FLV20-2/4520 M | M45x2 MALE 35L | 430 | NBR | 85 | 55 | 89.8 | 136 | M79x4

Аксессуары и запасные части
Пылезащитные крышки - Пластик (Гнездо)

• 10 мм (10 мм / 3/8") – TMFLV06 – Красный
• 12.5 мм (1/2") – TMFLV08 – Красный
• 19 мм (3/4") – TMFLV12 – Красный

Пылезащитные крышки - Пластик (Штекер)

• 10 мм – TFFLV06 – Красный
• 12.5 мм – TFFLV08 – Красный
• 19 мм – TFFLV12 – Красный

Пылезащитные крышки - Алюминий (Гнездо)

• 19 мм – TMFLV12 S – Металл
• 25 мм – TMFLV16 S – Металл
• 31.5 мм – TMFLV20 S – Металл

Пылезащитные крышки - Алюминий (Штекер)

• 19 мм – TFFLV12 S – Металл
• 25 мм – TFFLV16 S – Металл
• 31.5 мм – TFFLV20 S – Металл

Комплекты уплотнений

• 10 мм – SK FLV06 F
• 12.5 мм – SK FLV08 F
• 19 мм – SK FLV12 F
• 25 мм – SK FLV16 F
• 31.5 мм – SK FLV20 F

Итоги по характеристикам / Разрушающее давление и расход
Охватываемые dash-размеры: 06, 08, 12, 16, 20.
Рабочее давление (типичное): 42 MPa для указанных стандартных размеров.
Примерные расходы (при 0,2 MPa): 06 → 32 л/мин; 08 → 75 л/мин; 12 → 120 л/мин; 16 → 165 л/мин; 20 → 430 л/мин.
Примеры разрушающих давлений по dash: 06: Штекер 130 MPa, Гнездо 140 MPa, Штекер+Гнездо 250 MPa; 08: Штекер 130 MPa, Гнездо 130 MPa, Штекер+Гнездо 200 MPa; 12: см. техническую таблицу для значений.

Технические данные / Примечания

• Совместимость серии: MARKET
• Тип клапана: Плоский
• Подключение: Вкручивать для соединения
• Отключение: Выкрутить для разъединения
• Подключение под давлением: Не допускается

Технические характеристики

• Материал: Сталь
• Уплотнения: NBR
• Поверхностная обработка: MATE 1000 (ZnNi) цинк-никелевое покрытие
• Рабочий температурный диапазон: -25 °C до 100 °C
• Рабочее давление (типичное): 42 MPa (см. подробную таблицу для каждого dash)
• Расходы (примеры при 0,2 MPa): 32 / 75 / 120 / 165 / 430 л/мин в зависимости от размера
• Рекомендуемое применение: плоские соединения, требующие компактной конструкции и стойкости к коррозии
