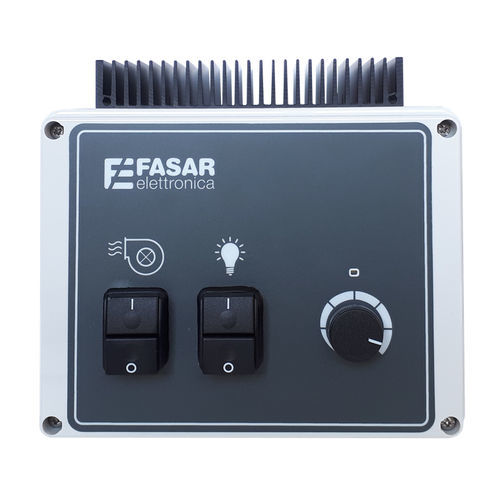

Контроллер скорости двигателя для вентиляторов FE1024

монофазовыйиндукционныйаналоговый

После подключения инвертора к двигателю и к источнику питания, как указано в схеме подключения, включите двигатель и освещение с помощью специальных переключателей и проверьте правильность работы. Действуя на ручку на передней панели, можно плавно регулировать скорость вращения двигателя: вращая ручку по часовой стрелке, скорость увеличивается до достижения максимального значения в конце хода; вращая ручку против часовой стрелки, скорость уменьшается до получения остановки двигателя за несколько градусов до достижения конца хода поворотной ручки. Через несколько секунд после зажигания двигателя активируется электромагнитный клапан газа. О включении/выключении электромагнитного клапана сигнализирует включение/выключение специального светодиода. При выключении двигателя электромагнитный клапан сразу же отключается. lt возможно установить значение минимальной и максимальной скорости двигателя с помощью 2 триммеров. Для установки скорости вращения двигателя при включенном двигателе поверните ручку против часовой стрелки до остановки двигателя и воздействуйте на триммер MIN до достижения желаемой минимальной скорости. Вращайте ручку по часовой стрелке, пока она не достигнет Далее вращайте ручку по часовой стрелке, пока она не достигнет концевого выключателя, и вращайте триммер MAX, пока он не достигнет желаемой максимальной скорости. Выполнив эти настройки, инвертор готов к работе. Чтобы снизить нагрузку на двигатель, темпы ускорения и замедления выполняются в обеих фазах зажигания и выключения, а также в переходных процессах изменения скорости. Инвертор оснащен внутренним вентилятором охлаждения, который работает автоматически при нажатии выключателя питания. При выключении инвертора выключателем выключается и вентилятор охлаждения.
