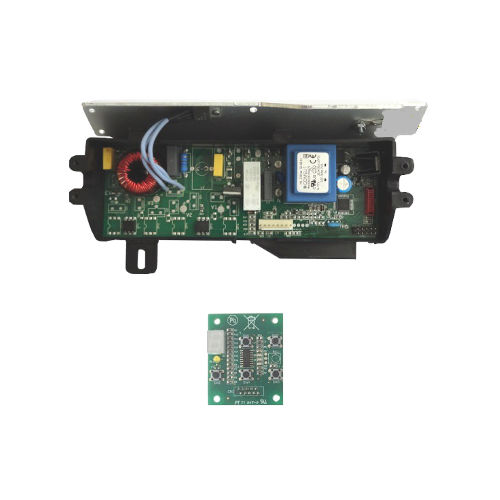

Цифровой регулятор скорости для однофазных асинхронных двигателей
Технические характеристики силовой электронной платы
- Электронная микропроцессорная система управления.
- Сетевое питание: 220-240 В переменного тока - 50 Гц.
- Максимальный ток, потребляемый двигателем: 4,5A.
(ПРИМЕЧАНИЕ: рекомендуется адекватно рассеивать регулятор для поглощаемой мощности, близкой к максимальной).
- Максимальный ток, потребляемый нагрузкой LIGHTS: 2A.
- Аппаратная и программная фильтрация ЭМС.
- Управление двигателем с парциализацией фаз через триак.
- Управление включением/выключением освещения через реле.
- Подключение нагрузки (двигатель и освещение): 2.8x0.8 PCB фастонный разъем.
- Предохранители на входе питания платы отсутствуют.
- Дополнительные входы/выходы (аналоговые/цифровые) для датчиков и/или внешних органов управления на специальных 8- и 4-полюсных разъемах.
Функциональные характеристики клавиатуры пользовательского интерфейса
- Цифровая настройка команд с помощью 5-клавишной клавиатуры.
- Кнопка включения и выключения двигателя - Кнопка включения/выключения освещения.
- Кнопка увеличения и уменьшения скорости двигателя V+ и V-.
- 7-сегментный дисплей для отображения заданной скорости: когда двигатель работает, на дисплее отображаются цифровые значения от 1 до 8, которые представляют собой заданную скорость вращения всасывающего двигателя.
- 8 регулируемых скоростей двигателя: скорости от 1 до 7 являются парциальными, скорость 8 - непарциальная максимальная скорость.
---
