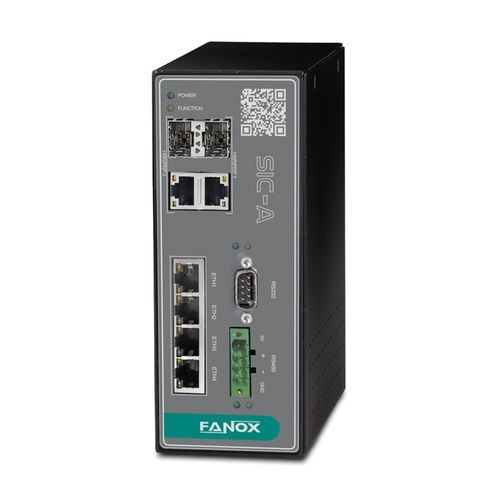

Мосток связи SIC-A

EthernetпоследовательныйModbus

Шлюз резервных протоколов (PRP/HSR) Коммуникационные решения для интеллектуальных сетей Поддерживаемые протоколы: IEC 61850, IEC 60870-5-101/103/104, DNP3 serial/TCP, Modbus RTU/ASCII/TCP, IEC 62056 - DLMS, IEC 61400, ... Многофункциональный: Красная Коробка SIC-A Работа в качестве Redbox позволяет соединять сети HSR с традиционными сетями. В случае резервирования PRP, SIC-A не является Redbox, это будет устройство, которое позволит интегрироваться в 2 независимые сети через 3-й порт Ethernet. Шлюз протокола Устройство SIC-A может обмениваться данными по последовательному интерфейсу RS-232 или RS-485 с несколькими устройствами по протоколу Master serial (Modbus, IEC69870-5-101, IEC60870-5-103, DLMS...) и преобразовывать информацию в протокол Ethernet согласно IEC 61850 или IEC 60870-5-104. Таким образом, устройства с традиционными протоколами могут быть интегрированы в сети Ethernet с расширенными протоколами. Шлюз с резервированием протокола Это результат сочетания функциональности шлюза и резервирования HSR. При такой конфигурации SIC-A позволяет интегрировать оборудование с последовательной связью в резервированную сеть HSR с расширенным протоколом IEC 61850 или IEC 60870-5-104 Наиболее полная топология 2 SIC-A в своей топологии Redbox позволяют подключить резервированную сеть HSR к другой сети PRP. Это полезное приложение, позволяющее сосуществовать новым сетям с существующими. Аналогичным образом, SIC-A в своей топологии шлюза PRP позволит интегрировать последовательное оборудование с обычными протоколами в сеть PRP с расширенным протоколом Ethernet, таким как IEC61850, IEC 60870-5-104 и др.
