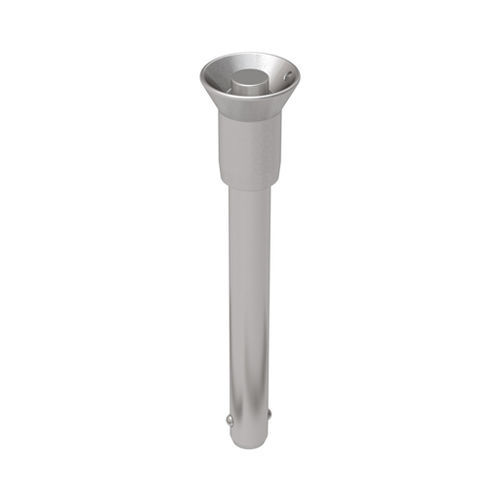

Шариковый шпиндель с кнопкой MNCCH series

из нержавеющей сталидля использования на морских судах

Эти быстроразъемные штифты с принудительной блокировкой находят широкое применение в крепеже, позиционировании и выравнивании. Штифты не разблокируются до тех пор, пока не будет нажата кнопка на рукоятке. После нажатия кнопки шарики втягиваются в хвостовик, позволяя вставить или извлечь штифт в отверстие или из него. Материал хвостовика - нержавеющая сталь 17-4. Ручки предназначены для предотвращения случайного отпускания и изготовлены из нержавеющей стали 303. Эти штифты не комплектуются разъемными кольцами из нержавеющей стали. Штифты с другой длиной рукоятки поставляются по специальным заказам. Диаметр номинальный: 5 мм. Диаметр вала - макс: 4,96 мм. Диаметр вала - мин: 4.92 мм. Длина рукоятки: 10 мм. Ширина по шарикам: 5.54 мм. Длина до вершины шаров: 6 мм. Высота рукоятки: 24,6 мм. Диаметр основания рукоятки: 11.9 мм. Высота основания рукоятки: 16.3 мм. Диаметр кнопки: 5.8 мм. Диаметр ручки - обода: 20,6 мм.
