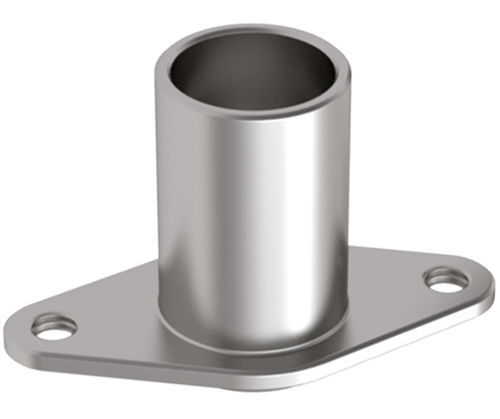

Цилиндрическая крышка MDIFR series

из нержавеющей сталис фланцем

Фланцевые розетки обеспечивают постоянное и правильное сопряжение с отверстием для быстроразъемных штифтов с шариковым замком. Они предназначены для использования на материалах и в тех случаях, когда штифту не за что зацепиться. Поскольку штифт не выступает из нижней части розетки, она идеально подходит для применения в глухих отверстиях. Розетки можно крепить винтами, заклепками или болтами. Они изготовлены из нержавеющей стали серии 300. Уменьшение длины захвата - это количество штифта, находящегося внутри розетки, и уменьшение полезной длины штифта на эту величину. Быстросъемные штифты с шариковым замком вставляются с фланцевого конца. Диаметр штифта: 5 мм мм. Стиль фланца: Алмазный мм. Общая высота: 16,51 мм. Диаметр корпуса: 9,53 мм. Высота основания: 1.52 мм. Длина между центрами монтажных отверстий: 25 мм. Ширина общая: 15,88 мм. Резьба внутренняя - метчик: M4 Длина общая: 31,75 мм. Длина уменьшения рукоятки: 10 мм.
