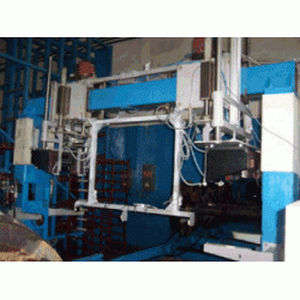

Измерительная система с геометрической структурой GEOPAR

оптическаяс лазеромавтоматическая

Система предназначена для автоматического измерения 27 геометрических параметров колесных пар вагонов при проведении входных и исходящих проверок в вагонов-колесопрокатных цехах, вагонохранилищах, ремонтно-сборных мастерских. Методы контроля Измерение всех параметров производится бесконтактным методом в течение одного оборота колесной пары, закрепленной для вращения по центру. Контур поверхности качения и размеры колес измеряются с помощью лазерных сканеров LDE2D. Точные измерения диаметров цапф осей производятся с помощью оптических микрометров LCE. Другие параметры измеряются с помощью триангуляционных лазерных датчиков LDE-HS. Параметры под контролем Параметры колеса: отклонение от требуемого профиля, отклонение количества поверхностей валков, параметров фланца колеса, ширины и толщины протектора, дефектов на поверхности качения и расстояния между колесами. Параметры цапфы оси: средний диаметр под первым и вторым подшипниками, некруглость и конусность Параметры оси: диаметр и овальность частей передних колес, диаметр седла молочной железы и средней части оси
