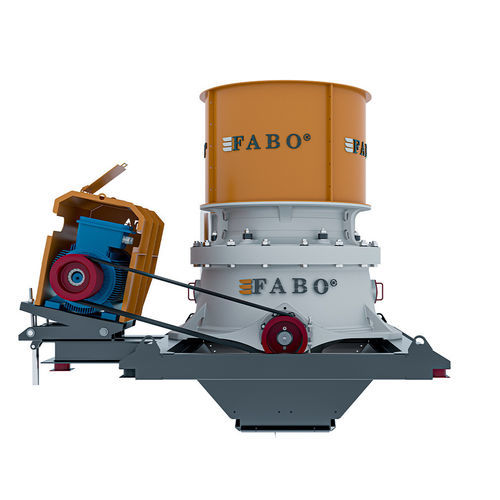

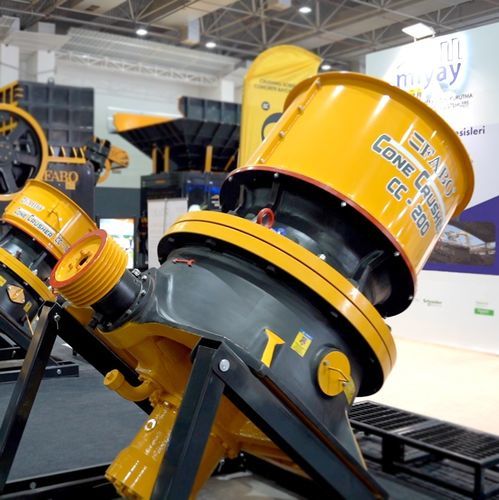

Конусная камнедробилка CC-200

стационарнаявторичнаядля минеральных материалов

Описание продукта
Конусная дробилка CC-200 — установка для вторичного дробления, предназначенная для твёрдых абразивных пород, таких как гранит, базальт и андезит. Оснащена двигателем мощностью 132 кВт, допускает подачу до 185 мм в зависимости от выбранной камеры дробления и имеет номинальную массу 10 516 кг. Применяются изнашиваемые детали повышенного ресурса, а конструкция обеспечивает простоту технического обслуживания, что снижает расход запасных частей и время простоя.

Основные конструктивные элементы

• Корпус (нижняя и верхняя части)
• Регулировочное кольцо и питающая плита
• Сердечник и основной вал
• Эксцентриковая втулка и зубчатая передача конуса
• Приводной агрегат
• Конусные вкладыши и облицовки
• Канал для дроблёного материала
• Регулировочный механизм
• Система смазки

Технические данные (метрическая система)
Crushing Chamber | EC | C | MC | M | MF | F | EF
Maximum Feed (mm) | 185 | 145 | 115 | 90 | 75 | 50 | 38
Motor Power | 132 kW
Weight | 10516 kg
Nominal capacity in tph (mm) with crusher operating in CSS (columns correspond to feed sizes: 4, 5, 6, 8, 10, 13, 16, 19, 22, 25, 29, 32, 35 (x2 cols merged), 38, 41):
Feed sizes (mm) | 4 | 5 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41
EC | - | - | - | - | - | 66-119 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-220 | 109-218 | 114-157
C | - | - | - | - | - | 60 | 66-140 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-207 | 109-150 | 114
MC | - | - | - | - | - | 57-79 | 62-140 | 67-151 | 72-162 | 77-173 | 82-184 | 88-160 | 93-145 | 98-116 | - | -
M | - | - | - | - | 48-56 | 50-113 | 55-123 | 59-133 | 63-143 | 68-152 | 72-144 | 78-122 | 82-97 | - | - | -
MF | - | - | - | 42-49 | 44-100 | 47-106 | 51-115 | 55-124 | 59-126 | 63-114 | 67-92 | - | - | - | - | -
F | 32-47 | 34-71 | 35-78 | 37-83 | 39-88 | 43-96 | 46-92 | 49-77 | 53-63 | - | - | - | - | - | -
EF | - | 38-60 | 40-89 | 42-95 | 45-101 | 49-109 | 52-105 | 56-105 | 60-71 | - | - | - | - | - | -

Технические данные (имперская система)
Crushing Chamber | EC | C | MC | M | MF | F | EF
Maximum Feed (inch) | 7'' | 6'' | 4'' | 3'' | 3'' | 2'' | 1''
Motor Power | 177 hp
Weight | 23.181 lb
Nominal capacity in tph (inch) with crusher operating in CSS (columns correspond to feed sizes: 0.1'', 0.2'', 0.2'', 0.3'', 0.4'', 0.5'', 0.6'', 0.7'', 0.8'', 0.9'', 1.1'', 1.2'', 1.3'' (x2 cols merged), 1.4'', 1.6''):
Feed sizes (inch) | 0.1'' | 0.2'' | 0.2'' | 0.3'' | 0.4'' | 0.5'' | 0.6'' | 0.7'' | 0.8'' | 0.9'' | 1.1'' | 1.2'' | 1.3'' | 1.4'' | 1.6''
EC | - | - | - | - | - | - | 66-119 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-220 | 109-218 | 114-157
C | - | - | - | - | - | - | 60 | 66-140 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-207 | 109-150 | 114
MC | - | - | - | - | - | - | 57-79 | 62-140 | 67-151 | 72-162 | 77-173 | 82-184 | 88-160 | 93-145 | 98-116 | - | -
M | - | - | - | - | - | 48-56 | 50-113 | 55-123 | 59-133 | 63-143 | 68-152 | 72-144 | 78-122 | 82-97 | - | - | -
MF | - | - | - | - | 42-49 | 44-100 | 47-106 | 51-115 | 55-124 | 59-126 | 63-114 | 67-92 | - | - | - | - | -
F | 32-47 | 34-71 | 35-78 | 37-83 | 39-88 | 43-96 | 46-92 | 49-77 | 53-63 | - | - | - | - | - | -
EF | - | 38-60 | 40-89 | 42-95 | 45-101 | 49-109 | 52-105 | 56-105 | 60-71 | - | - | - | - | - | -

Характеристики / Технические спецификации

• Модель: CC-200
• Тип: Конусная дробилка (вторичное дробление)
• Мощность двигателя: 132 кВт (177 hp)
• Максимальная подача (метрич): до 185 мм в зависимости от камеры дробления
• Максимальная подача (имперская): до 7" в зависимости от камеры дробления
• Масса: 10 516 кг (23 181 lb)
• Номинальная производительность: подробные диапазоны по типам камер (EC, C, MC, M, MF, F, EF) и размерам подачи приведены выше
• Предназначена для твёрдых абразивных материалов: гранит, базальт, андезит
• Низкий расход запасных частей благодаря длительному ресурсу изнашиваемых частей
• Простота технического обслуживания и ремонта для снижения эксплуатационных затрат
• Основные конструктивные элементы: корпус, регулировочное кольцо и питающая плита, сердечник и основной вал, эксцентриковая втулка и зубчатая передача конуса, приводной агрегат, конусные вкладыши и облицовки, канал для дроблёного материала, регулировочный механизм, система смазки
