Радиальный кулачковый ролик LFR series

осевойиз стали

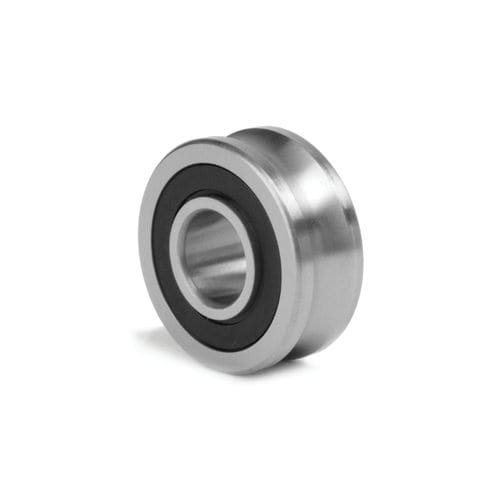

На основе опорных рельсов ELFS скомбинированы профилированные опорные ролики LFR для создания линейных направляющих, которые могут нагружаться со всех сторон. по своей структуре ▪ LFR можно сравнить с двухрядными радиально-упорными шарикоподшипниками без заполняющих пазов. Профилированный опорный ролик полностью изготовлен из роликовой подшипниковой стали 100Cr6 подшипниковой стали. ▪ В дополнение к радиальным нагрузкам воспринимаются осевые нагрузки в обоих направлениях. ▪ Дополнительное усиленное наружное кольцо допускает высокие радиальные нагрузки. ▪ Ходовой профиль наружного кольца имеет профиль готической арки и находится в двухточечном контакте с дорожкой вала. ▪ Класс точности PN DIN620 ▪ Радиальный зазор подшипника приближается к классу CN Болты LFZ и LFE Болты необходимы для завинчивания, чтобы соединить профилированные опорные ролики LFR с кареткой или столом. ▪ В дополнение к центрирующим болтам LFZ, эксцентриковые болты LFE используются для беззазорной регулировки линейной направляющей ▪ Болты изготовлены из высококачественной термообработанной стали. ▪ Шайбы, входящие в комплект поставки, используются для освобождения привинченного профилированного опорного ролика. Рекомендуемое расстояние между опорными роликами При использовании несущих шин ELFS отверстия для профилированных опорных роликов должны быть просверлены с соблюдением расстояний, указанных в таблице 10.
