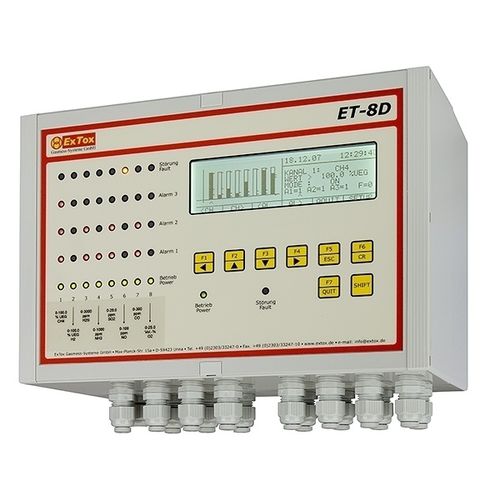

Блок управления ET-8D представляет собой компактную и легко понимаемую систему, рассчитанную на использование до восьми передатчиков. Благодаря своим интерфейсам он легко интегрируется даже в более высокие системы управления и контроля.
Количество передатчиков: от 1 до 8 (4-20 мА)
Обработка сигналов: Микроконтроллер с A/D-преобразователем
Сигнализация/Ошибка/Индикация: Графический дисплей с подсветкой (240 x 64) для индикации измеренных значений
значения, сообщения и тревоги
24 (3 x 8) красных светодиода для аварийной сигнализации
Светодиоды для индикации неисправности канала (8 x желтый), работа канала
(8 x зеленый), работа (1 x зеленый), неисправность устройства (1 x желтый)
Пользовательский интерфейс: Система навигации по меню с помощью графического дисплея и клавиш
Полностью настраиваемый на устройстве, не требуется никаких инструментов
3 уровня обслуживания, защищенные паролем
Оценка сигнала тревоги: 3 свободно настраиваемых уровня сигнализации на канал
Мониторинг: завышенная шкала, заниженная шкала или мин/макс
Фиксация каждого настраиваемого сигнала тревоги
Реле, потенциально свободные: 24 переключающих контакта 230 В / 5 А, омический (всего: макс. 10
A), свободно конфигурируемый с сигналом тревоги от 1 до 3 и неисправностью передатчика
2 перекидных контакта 230 В / 5 А, омический, для технического обслуживания
режим и неисправность устройства
Дополнительные функции: Настройка нулевой точки и чувствительности измерительных каналов
RS 232/RS 485-Интерфейс для связи с внешней периферией
(ПК или PLT-система)
Функция клавишного переключателя (режим обслуживания)
сброс рога
Восстановление сигнализации
4 цифровых входа, потенциально свободный
8 Аналоговые выходы 4-20 мА/0-10 В, без потенциала (только ET-8DA)
Температура эксплуатации: от -10 °C до +40 °C, Влажность: без конденсации
Температура хранения: от -25 °C до +60 °C, Влажность: без конденсации
Варианты: ProfiBus, ModBus, Ethernet-соединение, Визуализация ET-View
---
