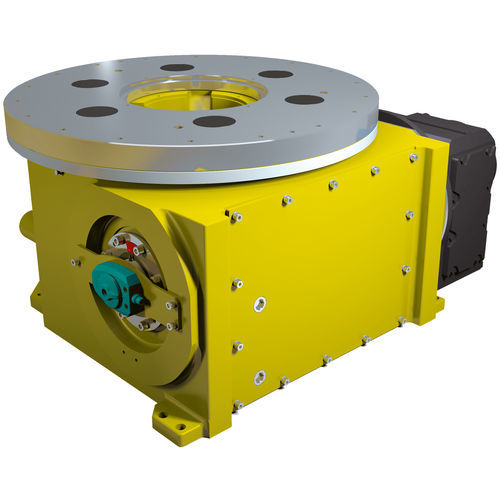

Роторный стол с двигателем EDX series

горизонтальныйдля сварки

Поворотные столы и цапфовые приводы серии EXPERT-TÜNKERS EDX представляют собой прецизионные индексаторы с фиксированным шагом и максимальным крутящим моментом. Они используются для динамических циклов с нагрузкой до 20 т. Привод осуществляется через энергоэффективный редукторный трехфазный двигатель. Характерной особенностью поворотных столов серии EDX является то, что циферблат непрерывно приводится в движение двумя кулачковыми последователями. Кроме того, такое двойное зацепление роликовых пальцев обеспечивает практически безотказную фиксацию поворотной плиты в рабочем положении. Альтернативно это может быть достигнуто за счет расширения нулевого положения. Позиции индексации поворотного стола определяются профилем движения, заданным в кулачке индексации. Чаще всего используются следующие профили: 2-стоп = 180°, 3-стоп = 120° и 4-стоп = 90°. По запросу возможны индивидуальные решения. Типичными областями применения поворотных столов EXPERT-TÜNKERS являются, например, смена заготовок в сварочных установках кузовного цеха, установка и снятие держателей заготовок, а также использование в качестве поворотного стола для последовательности работ с часовым механизмом в серийном производстве. Поворотные столы серии EDX могут использоваться не только как обычные поворотные столы, но и как цапфовые приводы с горизонтальной осью вращения. Такие цапфовые системы могут обеспечивать несколько единиц оснастки для гибких производственных линий. Поворотные столы серии EDX могут использоваться не только как обычные поворотные столы, но и как цапфовые приводы с горизонтальной осью вращения. Эти цапфовые системы могут обеспечивать несколько вариантов оснастки для гибких производственных линий.
