Вихревая трубка для локального охлаждения Model 3808

для холодного воздуха

Описание
Проверенное решение для сокращения простоев и повышения производительности при обработке мелких деталей, подверженных нагреву. Mini Cooler™ от EXAIR создает сфокусированный поток холодного воздуха, предотвращающий накопление тепла на инструментах и деталях. Эффективен в высокоскоростных процессах для предотвращения пригорания, плавления и поломок, связанных с нагревом. Тихая работа без подвижных частей. Доступен с одной или двумя холодными выходами.

Применение

• Охлаждение мелких инструментов
• Охлаждение игл
• Охлаждение лезвий
• Шлифовка линз

Преимущества

• Низкие затраты на установку и эксплуатацию
• Увеличивает производственные показатели
• Улучшает размерные допуски
• Тихий и компактный; отсутствуют элементы износа

Аксессуары
5904 - Mini Cooler™ Single Point Hose Kit (входит в комплект с 3808)
5905 - Mini Cooler™ Dual Point Hose Kit (входит в комплект с 3308)
9003 - Фильтр-сепаратор с ручным сливом, 1/4 NPT (входит в комплект с 3808)
9012 - Ручной запорный клапан, 1/4 NPT
9027 - Маслоудаляющий фильтр, 1/4 NPT, 24 SCFM (680 SLPM)

Системы

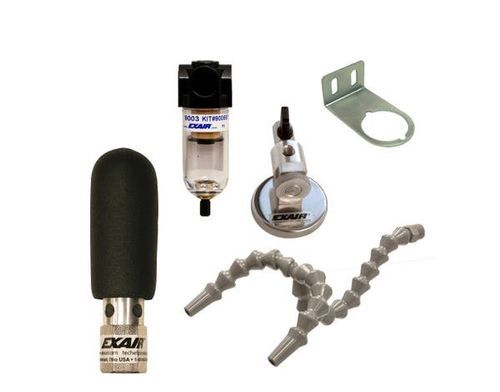

Доступны два комплекта: модель 3808 (один холодный выход) включает Mini Cooler™, Mini Single Point Hose Kit, поворотную магнитную базу и фильтр-сепаратор с ручным сливом с монтажным кронштейном. Модель 3308 (два холодных выхода) включает Mini Cooler™, Mini Dual Point Hose Kit, поворотную магнитную базу и фильтр-сепаратор с ручным сливом с монтажным кронштейном.

Принцип действия
Mini Cooler™ использует вихревую трубку (vortex tube), которая преобразует небольшой поток сжатого воздуха в два концентрических встречных потока. Потоки обмениваются теплом, в результате чего на одном конце образуется холодный воздух, а на другом — горячий. Гибкий шланг направляет холодный поток на охлаждаемую поверхность.

Технические характеристики

• Модель / SKU, указанная на этой странице: P3808
• Конфигурации: один холодный выход (3808) или два холодных выхода (3308); ссылка также на модель Mini Cooler™ без комплектации (3708)
• Выход холодного воздуха (обзор): примерно 20°F (-7°C) холодный поток для предотвращения накопления тепла
• Значение в таблице характеристик: Температура на выходе 16°F (-9°C)
• Потребление воздуха: 8 SCFM (227 SLPM) — параметры питающего воздуха приняты при 100 PSIG (6,9 BAR) и 70°F (21°C)
• Уровень звука: 76 dBA измерено на расстоянии 3 ft (914 mm)
• Подающее соединение: 1/4 NPT
• Работа: без движущихся частей; тихая работа
• Варианты комплектов шлангов в комплекте: один холодный выход или два холодных выхода
