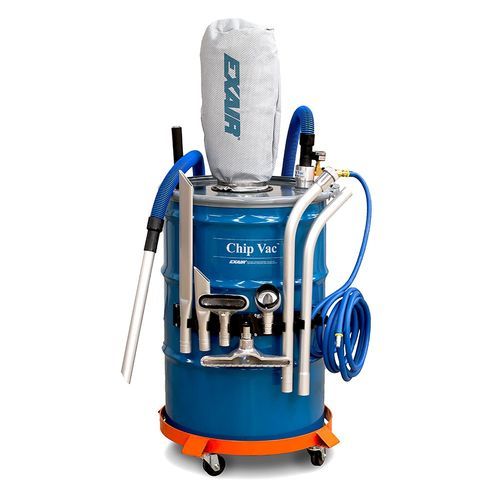

Барабанный пылесос для стружки Model 6193

промышленныйсухойдля пыли

Обзор
Пневматическая система Chip Vac от EXAIR — это промышленный вакуумный агрегат для сбора металлической, деревянной или пластиковой стружки и мелкого мусора. Он создает мощное всасывание прямого потока, которое транспортирует стружку в стандартную бочку. Mini Chip Vac комплектуется 5‑галлонной бочкой для небольших работ. Включенный фильтрующий мешок уменьшает количество пыли в воздухе при периодическом использовании. Бочка входит в комплект только с Mini Chip Vac (модель P6193).

Предупреждение
Не использовать с материалами или жидкостями с низкой температурой вспышки или с горючими жидкостями, такими как топочный мазут, спирт, минеральные растворители, бензин или керосин. Не использовать с горючей пылью.

Области применения

• Фрезерно‑токарные центры CNC
• Токарные станки
• Пилы
• Фрезерные станки
• Сверлильные станки
• Шлифовальные станки
• Фрезеры (router)
• Литьевые и формовочные станки
• Сбор абсорбентов и общий цеховой убор

Преимущества

• Отсутствие движущихся частей в генераторе вакуума
• Экономичен и прост в обслуживании
• Не требует электрического двигателя
• Стружка попадает прямо в бочку для удобной утилизации
• Мощное действие прямого потока для быстрой уборки
• Поставляется с принадлежностями для применения
• Работает тише по сравнению с типичными электрическими пылесосами

Варианты Chip Vac

• Chip Vac: Универсальная очистка и транспортировка стружки. Включает узел всасывания Chip Vac, крышку бочки с рычажным замком, автоматический предохранительный запорный клапан, фильтрующий мешок, 10 ft гибкий всасывающий шланг 1-1/2 in, трубку для стружки, две удлинительные трубки, насадку для щелей, щетку и скребок.
• Deluxe Chip Vac System: В дополнение к базовому комплекту включает тележку для бочки и держатель инструментов для закрытых бочек (30, 55 или 110 галлонов).
• Premium Chip Vac System: Улучшенная версия Deluxe: включает бочку 30, 55 или 110 галонов, усиленные алюминиевые инструменты, 10 ft антистатический шланг и 20 ft шланг для сжатого воздуха с быстросъемными соединениями.
• 5 Gallon Mini Chip Vac: Те же функции, адаптированные под 5‑галлонную бочку; включает 5‑галлонную бочку с крышкой и фиксирующим кольцом и инструменты.
• 5 Gallon Deluxe Mini Chip Vac: Мини‑система с добавленной тележкой для бочки.

Что входит в комплект

• Узел всасывания Chip Vac
• Крышка бочки с рычажным замком
• Ручной запорный клапан
• Фильтрующий мешок
• 10 ft гибкий всасывающий шланг 1-1/2 in внутренним диаметром
• Трубка для стружки и две удлинительные трубки
• Насадка для щелей
• Щетка
• Скребок

Параметры работы системы Chip Vac

• 30, 55 и 110 гал — Давление питания: 80 PSIG (5.5 BAR) — Расход воздуха: 40 SCFM (1,132 SLPM) — Вход: 3/8 NPT — Уровень шума: 77 dBA
• 5 гал — Давление питания: 80 PSIG (5.5 BAR) — Расход воздуха: 33 SCFM (934 SLPM) — Вход: 3/8 NPT — Уровень шума: 77 dBA

Принцип работы
Сжатый воздух, обычно 80–100 PSIG (5.5–6.9 BAR), поступает в кольцевую полость и через направленные сопла впрыскивается в горловину. Эти струи создают разрежение на входе, засасывают материал, ускоряют его через устройство и направляют в бочку. Отработанный воздух выходит через патрубок в крышке бочки, а фильтрующий мешок улавливает взвешенные частицы.

Технические характеристики

• Бренд: EXAIR
• Модель в листе продукта: P6193
• Варианты емкости бочки: 5, 30, 55, 110 галлонов
• Рекомендуемое давление питания: 80 PSIG (типично)
• Диапазон давления: 80–100 PSIG (5.5–6.9 BAR)
• Потребление воздуха: 40 SCFM (1,132 SLPM) для 30/55/110 гал; 33 SCFM (934 SLPM) для 5 гал
• Вход воздуха: 3/8 NPT
• Уровень шума: 77 dBA
• В комплекте: крышка бочки с рычажным замком, ручной запорный клапан, фильтрующий мешок, 10 ft гибкий 1-1/2 in шланг, трубка для стружки, две удлинительные трубки, насадка для щелей, щетка, скребок (бочка включена только с Mini Chip Vac)
• Предупреждения: Не использовать с легковоспламеняющимися жидкостями или горючей пылью
