Система вакуумирования для химической промышленности V10K™

промышленнаяавтоматическаямодульная

Обзор
Низкоёмкий дифференциально регулируемый вакуумный податчик газа, разработанный для дозирования до 15 кг/ч. Модульная конструкция, возможен настенный монтаж, предназначена для промышленного контроля подачи газа.

Описание

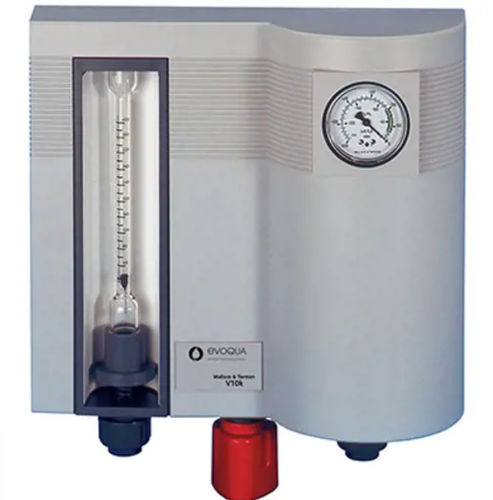

Wallace & Tiernan® V10K™ — дистанционный вакуумный податчик, включающий вакуумный регулятор на подаче газа, настенно монтируемый блок управления газом с ротаметром для индикации расхода и водяной инжектор, создающий вакуумную тягу для привода системы. Управление расходом осуществляется с помощью отверстия с V-образным вырезом (V-notch), обеспечивая проверенную точность и воспроизводимость.

Ключевые особенности

• Проверенная технология с длительным сроком службы
• Управление потоком через V-notch для стабильной точности и воспроизводимости
• Конструкция, удобная для обслуживания — компоненты легко доступны

Функции

• Встроенное автоматическое переключение на запасной источник газа для непрерывной работы
• Большие расходомеры 5" и 10" для удобочитаемости и точной индикации подачи
• Гибкие варианты управления — от ручного до полностью автоматического
• Коэффициент регулирования (turn-down) 20:1 для ручного и автоматического режимов
• Возможность настенного монтажа для компактной установки

Преимущества

• Опционально — полностью автоматическое управление через процессный контроллер или управление исполнительным механизмом 4–20 mA
• Ручные версии можно дооснастить для автоматического управления (электрический позиционер)
• Коэффициент 20:1 уменьшает необходимость полевых регулировок для покрытия минимальных/максимальных расходов

Технические характеристики

• Максимальная пропускная способность Chlorine: 15 kg/hr
• Максимальная пропускная способность Sulfur Dioxide: 10 kg/hr
• Максимальная пропускная способность Carbon Dioxide: 8 kg/hr
• Максимальная пропускная способность Ammonia: 5 kg/hr
• Возможность дозирования до 15 kg/hr (заявление по дизайну продукта)
• Управление потоком через V-notch для точности и воспроизводимости
• Вакуумный регулятор на подаче газа, настенно монтируемый блок управления газом с ротаметром, водяной инжектор как источник вакуума
• Интегрированное автоматическое переключение газопитания
• Большие расходомеры (5" и 10") для точной индикации
• Управление: от ручного до полностью автоматического (включая управление исполнительным механизмом 4–20 mA)
• Коэффициент регулирования: 20:1
• Настенный монтаж; компоненты разработаны с учётом удобства обслуживания
