Детектор неполадок традиционные ультразвуки EPOCH™ 700

для НРКпереноснойцифровой

Краткое описание
EPOCH™ 700 — конвенционный ультразвуковой дефектоскоп, сочетающий 24‑битную цифровизацию A‑скана, современный сенсорный экран, специальную ручку регулировки и кнопки быстрого доступа. Спроектирован для полевых инспекций, поддерживает открытый формат .nde и запись A‑сканов на борту для проверяемых цифровых записей инспекции.

Обзор
Прибор обеспечивает высокоразрешающую регистрацию сигналов и четкие данные даже в условиях высокого уровня помех. Гибридный интерфейс (сенсорный экран + ручка + физические кнопки) позволяет эффективно работать в перчатках и при сложных условиях. Поддержка .nde и расширенная встроенная отчетность упрощают передачу данных и прослеживаемость.

Ключевые возможности

• 24‑битная цифровизация A‑скана с минимум 1024 отсчётами на A‑скан и отображением амплитуды до 0–800% высоты экрана
• Приёмник с высоким динамическим диапазоном для снижения насыщения и среза
• 7‑дюймовый высокоразрешающий дисплей для точного отображения A‑сканов и читаемых наложений
• Регулируемый импульсный генератор PerfectSquare™ (20 нс–5000 нс) с напряжениями импульса 100/200/300/400 В и выбором демпфирования
• Более 20 цифровых наборов фильтров (узкополосные, широкополосные, фильтры низких частот)
• Полный набор методов определения размеров: DAC/TCG (ASME, JIS, CNDAC, пользовательские), DGS/AVG, AWS D1.1/D1.5
• Запись A‑сканов на борту до 30 с при 60 fps и поддержка формата .nde
• Корпус IP65 и испытания на удар/вибрацию по MIL‑STD для надёжности в полевых условиях

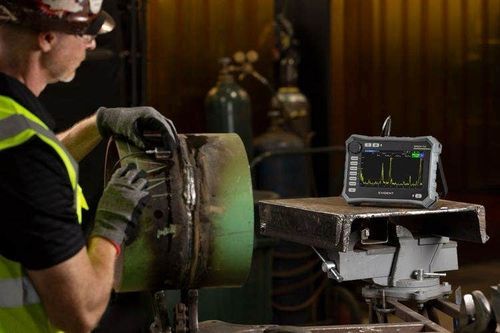

Разработано для инспекторов и рабочих процессов
Эргономично сбалансирован (≈1,8 кг с батареей) для одноручной эксплуатации. Включает визуализацию трасс луча для настройки детали/сварного соединения, визуальный конфигуратор методов определения размеров, 64 ГБ внутренней памяти, Wi‑Fi и Bluetooth для беспроводной передачи и формирование отчётов прямо с прибора для упрощения рабочих процессов инспекции.

Области применения
Подходит для проверки сварных швов, контроля композитов, проверки компонентов и металлических изделий, контроля качества при производстве и сложных ядерных инспекций. Наличие квалификаций EPRI PDI и поддержка квалифицированных зондов (например, C542, C571, C5011) обеспечивают применение в критических задачах.

Технические характеристики (выдержка)
Габариты корпуса: 230,7 мм × 166,9 мм × 71,9 мм
Вес: 1,8 кг (с батареей)
Время работы от батареи: >8 часов типично
Дисплей: 7‑дюймовый TFT LCD
Память: 64 ГБ встроенной памяти
Напряжения импульса: 100/200/300/400 В; генератор 20 нс–5000 нс
Глубина A‑скана: 24 бита; отсчёты ≥1024 на скан
Диапазон амплитуд: 0–110%, 0–400% или 0–800% FSH выбираемый
Класс защиты: IP65
Подключения: USB‑C, Wi‑Fi, Bluetooth, 19‑контактный LEMO I/O
