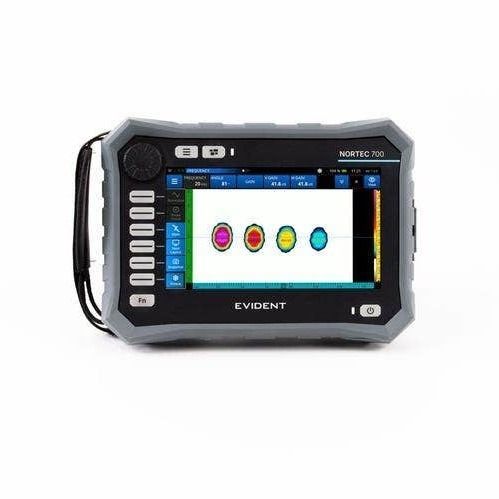

Детектор неполадок за счет взуализации NORTEC™700

на токах Фукодля НРКпереносной

Обзор
NORTEC 700 — это интегрированный дефектоскоп вихревыми токами, объединяющий традиционную ECT и продвинутую ECA в одном приборе. Предназначен для сложных инспекций в аэрокосмической, оборонной и промышленной NDT‑практике; поддерживает проверку отверстий под болты, двухчастотные измерения и матричную визуализацию, при этом упрощая настройку и работу в полевых условиях.

Модели

• N700: Конвенциональная вихретоковая дефектоскопия (ECT) для одночастотных проверок поверхности и ближней поверхности.
• N700D: Добавляет режим двойной частоты и расширенные возможности проверки отверстий к базовой N700.
• N700i: Объединяет ECT и продвинутую вихретоковую матричную технологию (ECA) с автоматическим распознаванием слоёв и просмотрщиком дефектов.

Ключевые особенности

• Единая платформа для ECT и ECA с интеллектуальными предустановками по приложению для повторяемой настройки.
• Гибридное управление (механические клавиши + сенсорный экран) для оперативной работы в полевых условиях.
• Поддержка матричных зондов нового поколения (до 256 каналов) и ёмкость массива до 128 временных слотов.
• Инструменты для проверки отверстий: Freeze Mode, автоматическое распознавание слоёв и Defect Viewer (N700i).
• Высокая частота дискретизации и гибкие фильтры для работы со сканерами и ручными проверками.
• Надёжная конструкция: степень защиты IP65 и прохождение механических испытаний по MIL‑стандартам.

Зонды следующего поколения
Поддержка новых ECA‑зондов повышает воспроизводимость, обеспечивает равномерное качество сигнала между зондами и упрощает процедуры калибровки. Модели с массивами обрабатывают большое количество каналов для детальной визуализации.

Проверка отверстий и распознавание слоёв
Автоматическое определение слоёв и режим Freeze снижают количество ложных срабатываний при проверке отверстий и многослойных конструкций. Defect Viewer накладывает изображение сканера для точной локализации индикаций, связанных с крепежом.

Разъёмы и поддержка зондов
Стандартные интерфейсы: универсальный 16‑контактный разъём LEMO® (совместим с POWERLINK™), BNC‑разъём для ECT с автоматическим внутренним балансом, разъём ECA и I/O для интеграции. Автоматическое распознавание зондов и предустановки ускоряют ввод в эксплуатацию.

Дисплей и варианты отображения
7‑дюймовый дисплей высокой яркости с улучшенным цветовым отображением и набором пользовательских макетов: одна/две импедансные плоскости, sweep (стррип‑чарт), масштаб 1:1, C‑scan, C‑scan waterfall, разделённый экран и универсальный режим до трёх настраиваемых трасс.

Интеграция и надёжность
NORTEC 700 интегрируется в системы контроля и поддерживает дистанционное управление через ПО для ПК, порты USB‑C и опциональные Wi‑Fi/Bluetooth. Основные характеристики: IP65, диапазон рабочих температур -10 °C…50 °C, 64 ГБ встроенной памяти, частота дискретизации до 30 кГц, разрешение 32 бита и три независимых типа сигнализации.

Применения

• Авиа‑ и космическая отрасль: проверки поверхностей, колёс и отверстий под болты в MRO и OEM‑процессах.
• Оборона: полевые проверки крепежа и конструкций.
• Промышленная инспекция: сварные швы, проверки теплообменников/труб, поверхности и контроль коррозии.

Технические характеристики

• Габариты корпуса: 230,7 мм × 166,9 мм × 71,9 мм
• Вес: 1,79 кг (с литий‑ионной батареей)
• Степень защиты: IP65
• Аккумулятор: 600-BAT-L-2 (Li‑ion), автономность ≥ 8 ч (стандартный ECT)
• Рабочая температура: -10 °C…50 °C (80% относительной влажности)
• Дисплей: 7" TFT LCD (154,2 мм × 85,9 мм, диагональ 177,8 мм)
• Питание: 24 VDC (60 W)
• Встроенная память: 64 GB
• Диапазон частот: 5 Hz – 12,5 MHz
• Усиление: 0–100 dB (шаг 1 dB)
• Ёмкость массива: до 128 временных слотов; поддержка зондов до 256 каналов
• Частота дискретизации: до 30 kHz; разрешение данных: 32 бита
• Подключение: USB‑C, опционально Wi‑Fi/Bluetooth, 19‑контактный LEMO I/O
• Эксплуатационные испытания: испытания на падение, удар и вибрацию согласно методам MIL
