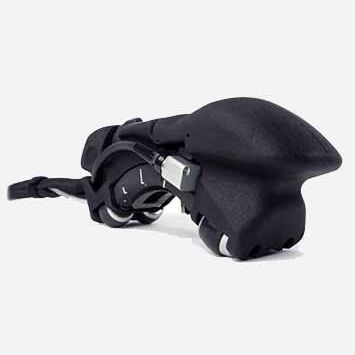

Сканер 2D FlexoFORM

для наблюдением за коррозиейультразвуковойдля труб

Отводы труб часто подвержены ускоренной за счет потока коррозии, но их диагностика представляет некоторые трудности ввиду кривизны поверхности (от выпуклой до вогнутой) и широкого диапазона диаметров. Решение FlexoFORM™, использующее технологию гибкой фазированной решетки в сканере, позволяет решить эту проблему. Данное решение может быть использовано для сбора легкоинтепретируемых данных на отводах труб диаметром от 114,3 мм до плоских поверхностей. Решение имеет следующие преимущества: • 100%-ый охват поверхности отвода трубы • Интуитивный двумерный (2D) C-скан • Высокоразрешающие данные (1 мм × 1 мм) • Быстрое измерение толщины стенки отвода трубы • Стабильный акустический контакт за счет системы водяного столба Высокоразрешающие данные Сканер, в комбинации с дефектоскопом OmniScan® X3, MX2 или SX, используется для выявления и измерения различного рода повреждений и отклонений, таких как: остаточная толщина стенок, питтинговая коррозия и внутренние расслоения или включения. Запись данных с высокой плотностью и разные режимы просмотра данных в дефектоскопе или программном обеспечении OmniPC™ обеспечивают четкую визуализацию состояния отводов труб и упрощают интерпретацию полученных результатов. Пройденное расстояние (позиция) сканера вдоль оси сканирования записывается кодировщиком, а кнопка индексации, расположенная непосредственно на сканере, используется для индексирования по второй оси. Магнитные колеса надежно удерживают сканер на трубе, тогда как уплотнительная прокладка, плотно прилегающая к поверхности трубы, удерживает водяной столб.
