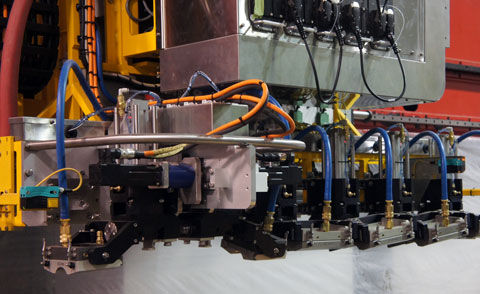

Система контроля с сопротивлением ERW Off-Line

автоматизированнаядля трубки без сварного швасварного шва

Система ERW Off-Line использует технологию фазированных решеток (ФР) для контроля сварных соединений и зон термического влияния (ЗТВ) электросварных труб (ERW), используемых в нефтегазовой промышленности (трубы нефтяного сортамента, OCTG и магистральные трубопроводы). Два ФР-преобразователя, по одному с каждой стороны сварного шва, обеспечивают полное покрытие сварного шва и ЗТВ с постоянной амплитудой. Строгий контроль качества сварного шва и ЗТВ на линии производства сварных труб ERW Высококачественные ФР-преобразователи Evident интегрированы в автоматизированные системы контроля ERW Off-Line в соответствии со строгими требованиями к контролю сварных швов и международными стандартами, регулирующими производство труб. Автоматизированные системы могут быть установлены в любом месте производственного процесса, а гибкие конфигурации предоставляют производителям решения, соответствующие их нуждам. Система проверяет внутренние и внешние поверхности сварных соединений ERW труб с НД от 60,3 до 660,4 мм, а также зону термического влияния (ЗТВ). Следующие типичные дефекты могут быть выявлены с помощью данной системы контроля: • Продольные трещины • Сквозные просверленные отверстия (TDH) • Расслоения в зоне термического влияния (до 25 мм с каждой стороны шва) Основные характеристики автоматизированной системы ERW Off-Line • Полный охват сварного шва и ЗТВ, с использованием ФР-преобразователей, сканирующих с постоянной амплитудой • Автоматическое отслеживание сварного шва и позиционирование преобразователя в реальном времени (для определенных конфигураций) • Выравнивание преобразователя по линии сварного шва перед началом сканирования
