Детектор неполадок времени полета OmniScan X4

ультразвуковые фазированные решеткидля НРКдля трубопровода

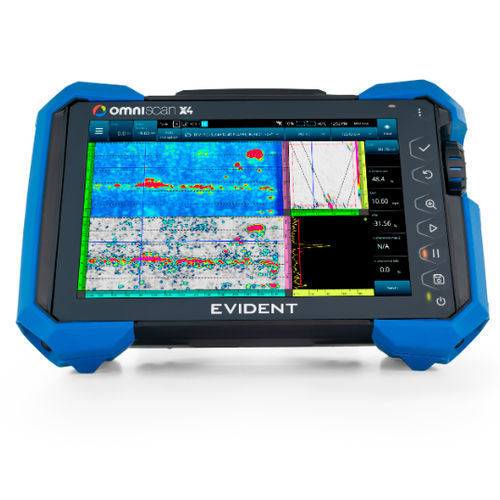

Обнаружение и интерпретация сложных дефектов и более раннее выявление повреждений с помощью мощного, но портативного многотехнологичного дефектоскопа OmniScan™ X4. Дефектоскоп OmniScan™ X4 с фазированной решеткой, TFM и PCI Обнаружение и определение небольших трещин HTHA Раннее и надежное обнаружение HTHA настолько сложно, что для повышения вероятности обнаружения часто используется несколько методов контроля. Дифракция во времени пролета (TOFD), а также сфокусированная фазированная решетка (PA) и метод полной фокусировки (TFM), особенно с использованием зондов Dual Linear Array™ (DLA), показали себя как особенно эффективные методы контроля для данного применения. Дефектоскоп OmniScan™ X4 полностью поддерживает эти методы, а также инновационную фазовую когерентную визуализацию (PCI), которая позволяет выявить мелкие дефекты и вершины трещин. Приборы OmniScan X4 также предлагают множество встроенных программных инструментов для облегчения процесса настройки и анализа. -Встроенная конфигурация датчика DLA и конфигурация сканера -Изображения TFM с высоким разрешением (до 1024 × 1024 точек) -Программные средства для оптимизации процесса проверки ПМФ-изображений, от настройки до анализа (план сканирования с моделью AIM, автоматический TCG, разреженный обжиг, плавное усиление и ползунок палитры, огибающая ПМФ-изображения в реальном времени и фильтры изображений, стробы и сигналы тревоги) -64-элементная апертура TFM и 128-элементная расширенная апертура TFM (модель OmniScan X4 64:128PR) -Фазовая когерентная визуализация для выявления мелких дефектов и вершин трещин (все устройства OmniScan X4) -Получение до 8 групп TOFD и фазированных решеток одновременно для эффективного скрининга -Получение и отображение до 4 групп TFM и PCI одновременно -Возможность визуализации плоских волн (PWI) с TFM и PCI (при использовании устройства OmniScan X4 с датчиками линейной решетки)
