Испытательное оборудование тока PTE-FCB

с ручным приводомвыключателя

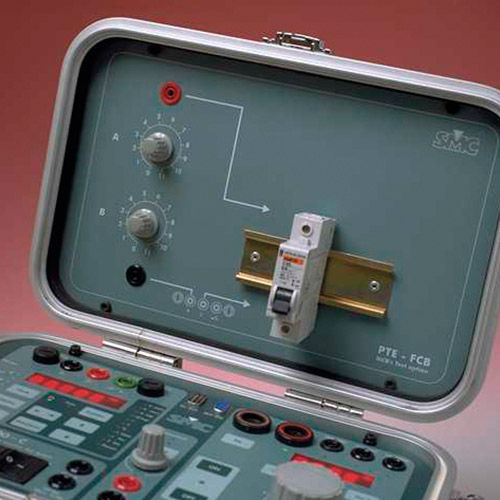

Опция тестирования MCB, адаптер напряжения монитора Испытание БЩУ до 250 А на месте эксплуатации. Испытательная панель с DIN-рейкой, смонтированной в верхней крышке, для проверки одноразовых автоматических выключателей. Имеется также в отдельном корпусе (PTE-FCD) PTE-FCB / PTE-FCD можно использовать для эффективного снижения чувствительности входа монитора. Мониторный вход определяет работу реле и останавливает (или запускает) хронометр при тестировании с помощью устройств PTE-100-C, PTE-50-CE, PTE-50-CET и LET Наш таймер может быть запрограммирован на остановку при появлении значительного напряжения на участке MONITOR. Это предпочтительный метод измерения времени срабатывания однополюсного автоматического выключателя, так как при однополюсном подключении отсутствует соответствующий "сухой" контакт, который можно было бы использовать для определения срабатывания автоматического выключателя. Вы вводите ток отключения через MCB и, когда он срабатывает, приложенное напряжение появляется на его полюсах. Устройство PTE-FCD необходимо, так как в замкнутом микроконтроллере также имеется падение напряжения, которое может быть настолько значительным, что активируется монитор, который незапланированно останавливает хронометр до срабатывания микроконтроллера, делая таким образом проведение испытания невозможным. С помощью PTE-FCD вы можете ослаблять это напряжение до тех пор, пока оно не будет больше не будет обнаружено монитором, не влияя на определение напряжения отключения. После того, как вы настроили его для конкретного MCB, вы можете приступить к тестированию. Устройство PTE-FCD фактически является составной частью дополнительного устройства PTE-FCB, устанавливаемого внутри крышки устройства PTE-100-C. Однако его функциональность полезна и для других заказчиков, которым необходимо протестировать однополюсные МЦБ или аналогичные устройства отключения с помощью испытательного оборудования, отличного от PTE-100-C (например, LET).
