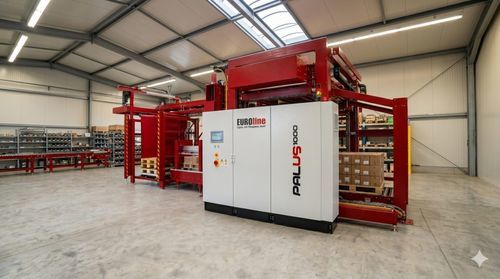

Штабелер послойно Palus 1000

сверхумеханизированныйполностью автоматический

Обзор
Универсальный паллетайзер, доступный в варианте послойной укладки или со скользящей плитой, с верхней подачей продукта для высокопроизводительной полностью автоматической укладки коробок, лотков, банок, ящиков, мешков и аналогичных изделий.

Функциональное описание
Изделия поступают в паллетайзер по одной или нескольким дорожкам, разделяются, подсчитываются и при необходимости поворачиваются на 90°. Ограничительные упоры активируются управляющей программой по мере необходимости. Слои формируются последовательным выталкиванием рядов; завершённый слой перемещается над паллетой, продвигается роликовый ковер или плитa слоя и слой укладывается на паллету. После полной загрузки паллета выводится для снятия.

Ключевые особенности

• Универсальная стальная конструкция, полностью закрытая для защиты от загрязнений
• Система управления Siemens с крупным цветным сенсорным экраном, удобная для оператора
• Моторизированное центрирование слоя со всех сторон с измерительными датчиками для точного позиционирования
• Автоматический контроль критических функций для высокой надёжности процесса
• Точное размещение контейнеров за счёт серводвигательной технологии
• Подходит для паллет Euro, industrial, Düsseldorf и CHEP
• Энергоэффективные приводы для минимизации потребления энергии
• Упаковочные схемы редактируются оператором для гибкости производства
• Низкие эксплуатационные расходы
• Опциональный модуль промежуточного слоя под плитой слоя для одновременной укладки промежуточного слоя и подготовки следующего слоя
• Автоматическая подача пустых паллет из складского хранилища заказчика или интегрированный автоматически регулируемый магазин паллет (опция)

Ключевые технические данные (кратко)

• Размеры паллет: 600×800 до 1200×1200 мм
• Производительность: до 6800 контейнеров/ч (в зависимости от типа контейнера и схемы укладки)
• Высота штабелирования (в тексте): до 2400 мм; Максимальная высота штабелирования (в таблице): 2000 мм
• Высота подачи: 2400–2800 мм
• Высота заполнения магазина промежуточных слоёв: 1300 мм
• Магазин пустых паллет (опция) вместимость: 25
• Высота конвейера (стандарт): 450 мм
• Листо-аппликатор: 2 всасывающих рамы по 12 присосок в каждой
• Сжатый воздух: 6–7 бар
• Сеть: 3 × 400 V, 50 Hz
• Максимальное потребление тока: 36 A

Техническая таблица (фрагмент)
Максимальная производительность | [контейнеров/ч] | До 6800 (в зависимости от размера контейнера и схемы укладки)
Схемы укладки | | произвольно
Типы паллет (стандарт) | | Euro, industrial, 2 × 1/2 Euro
Максимальная высота стопки | [mm] | 2000
Высота конвейера (стандарт) | [mm] | 450
Магазин пустых паллет (опция) | [вместимость] | 25
Высота подачи | [mm] | 2400–2800
Высота заполнения магазина промежуточных слоёв | [mm] | 1300
Количество присосок на аппликаторе листа | | 2 всасывающих рамы по 12 присосок в каждой
Сжатый воздух | [bar] | 6–7
Сетевое напряжение | [V] | 3 × 400, 50 Hz
Максимальное потребление тока | [A] | 36

Технические характеристики

• Название модели: Palus 1000
• Тип: Универсальная система паллетирования (построение слоями или со скользящей плитой)
• Поддерживаемые размеры паллет: 600×800 до 1200×1200 мм
• Производительность: до 6800 контейнеров/ч (в зависимости от размера контейнера и схемы укладки)
• Высота подачи: 2400–2800 мм
• Возможность штабелирования: в тексте указано до 2400 мм; в технической таблице указано максимум 2000 мм
• Магазин пустых паллет: опция, вместимость 25 паллет
• Высота заполнения магазина промежуточных слоёв: 1300 мм
• Высота конвейера (стандарт): 450 мм
• Аппликатор листов: 2 всасывающих рамы по 12 присосок каждая
• Требование по сжатому воздуху: 6–7 бар
• Электропитание: 3 × 400 V, 50 Hz; максимальное потребление тока 36 A
