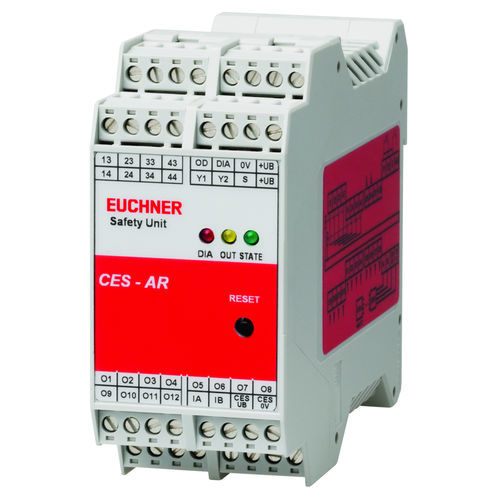

Unité d'évaluation CES-AR-AES-12

Блок оценки AR используется для оценки отдельных защитных выключателей в цепи выключателей CES-AR-... и безопасного прерывания защитной цепи. Блок имеет два входа для подключения цепи выключателей CES-AR-.... Переключение защитных контактов осуществляется в зависимости от входных сигналов. Контроль нижележащих участков цепи безопасности может осуществляться с помощью контура обратной связи. Сигналы о состоянии переключения подключенных предохранительных выключателей могут подаваться на контрольные выходы. Если исполнительный механизм одного из защитных выключателей в цепи переключения выходит из диапазона срабатывания, то блок оценки AR размыкает свои контакты и соответствующий контрольный выход сбрасывается. Система спроектирована таким образом, что сбои не приводят к потере функции безопасности. Возникновение сбоев обнаруживается циклическим самоконтролем не позднее, чем при очередном требовании замкнуть контакты безопасности. Запуск системы может осуществляться как вручную с помощью кнопки пуска, так и автоматически.
