Испытательный зонд 91550-1

токанапряжениечастоты

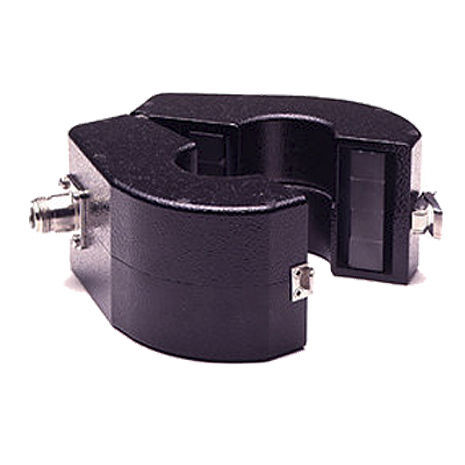

Токовые пробники ETS-Lindgren моделей 91550-1 и 91550-1L представляют собой пробники с чрезвычайно широким частотным диапазоном, охватывающим от 20 Гц до 100 МГц. Обе серии токовых пробников имеют возможность калибровки вплоть до 20 Гц, что делает их идеальным испытательным оборудованием для таких методов испытаний, как MIL-STD-462 CEO1 и RSO1. В частности, новые пределы CEO1, зависящие от требований к току/напряжению ИУ, являются более жесткими, чем старые требования к фиксированным пределам CEO1. В связи с широким распространением микроволновых анализаторов спектра (например, HP8566), чувствительность которых снижается ниже 100 Гц, чувствительность на низких звуковых частотах становится очень важной. Использование токовых пробников 91197-1 с прибором HP8566B позволяет проводить измерения тока с уровнем ниже 80 дБА на частоте 20 Гц. Это более чем на 6 дБ ниже MIL-STD-461 и соответствующих пределов кондуктивного излучения, включая пределы общего режима на подводных лодках. 91550-1 и 91550-1L имеют окно диаметром 3,18 см (1,25 дюйма), что делает их пригодными для измерений на большинстве силовых кабелей (диаметр кабеля AWG 4/0, рассчитанного на несколько сотен ампер, составляет 12,7 мм (0,5 дюйма) без учета изоляции). Ток насыщения щупа совместим с токопроводящей способностью проводов, помещенных в его окно. В тех случаях, когда окно недостаточно велико, аналогичной чувствительностью обладает наш пробник 93686-1 с окном 6,65 см (2,62 дюйма). Ключевые особенности Для испытаний на соответствие стандартам и предварительных испытаний Измеряет радиочастотный ток без прямого подключения Физические характеристики Внешний диаметр: 8,26 см (3,25 дюйма) Масса: 0,6 кг (1,32 фунта) Ширина: 7,29 см (2,87 дюйма) Диаметр окна: 3,18 см (1,25 дюйма) Электрические характеристики Минимальная частота: 10 кГц Максимальная частота: 100 МГц Импеданс нагрузки: 50 +/- j0
