Калибратор лазер

станков с ЧПУ, КИМпрецизионныйдля процесса

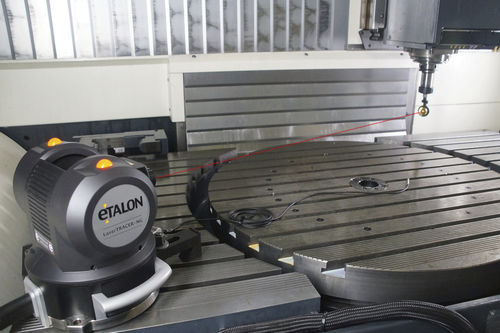

LaserTRACER-NG был разработан для калибровки, мониторинга и повышения точности измерительных машин и станков. Это самонаводящийся лазерный интерферометр, который автоматически отслеживает отражатель и, следовательно, позволяет определять геометрические отклонения с высочайшей точностью. Непревзойденная точность В отличие от обычных измерительных приборов, LaserTracer обладает беспрецедентной точностью определения центра вращения благодаря запатентованной технологии измерения: В качестве оптического эталона для интерферометра используется сфера с отклонением формы всего в 50 нанометров. Как следствие, механические погрешности осей вращения и поворота полностью компенсируются. Процесс измерения: быстро и эффективно Для проведения измерений LaserTracer стационарно устанавливается в нескольких различных положениях внутри рабочего объема машины. Затем отражатель крепится к инструменту или датчику. В последующем автоматизированном процессе измерения LaserTracer отслеживает фактическую траекторию движения станка во всем его рабочем объеме. При этом система получает высокоточные значения измерений, которые обрабатываются нашими программными пакетами TRAC-CAL и TRAC-CHECK для расчета и анализа погрешностей станка с субмикронной точностью. TRAC-CAL: Калибровка КИМ и станков Удобное для пользователя программное обеспечение TRAC-CAL направляет оператора в процессе измерения. В сочетании с LaserTracer программное обеспечение определяет все систематические геометрические отклонения координатно-измерительных машин и станков. Сюда входят отклонения положения, отклонения прямолинейности, отклонения вращения (тангаж, рысканье, крен), а также квадратность осей относительно друг друга.
