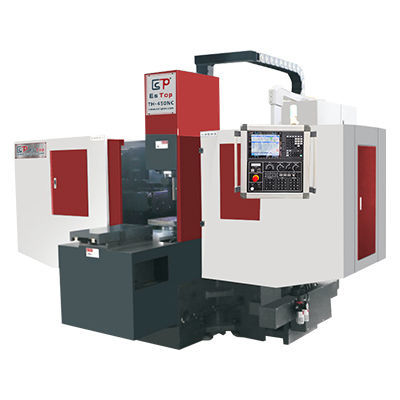

Фрезерный станок с ЧПУ 4 оси TH-430NC

горизонтальныйдля сталидля алюминия

Product
Дуплексная фрезерная машина ESTOP TH-430NC — CNC‑решение с двумя головками, предназначенное для высокоточной металлообработки средних и крупных деталей. Машина поддерживает одновременную или независимую работу двух шпинделей для повышения пропускной способности и гибкости обработки.

Ключевые характеристики

• Модель: TH-430NC
• Тип продукта: CNC двойная головка / дуплекс фрезерный станок
• Число управляющих осей: 4
• Двойные горизонтальные шпиндели: 2×7,5 кВт, конус NT50
• Размеры стола: 330×330 мм, макс. загрузка 400 кг
• Диапазон ширины реза: 15–350 мм; макс. диаметр реза 200 мм
• Ключевые компоненты: HIWIN, Mitsubishi, FAG, POSA

Технические характеристики

• Число осей управления: 4
• Вместимость резки (мм): 2×2.0
• Ширина реза (мм): 15–350
• Размеры стола (мм): 330×330
• Макс. нагрузка (кг): 400
• Скорость шпинделя (бесступ.): 50–500 об/мин
• Мощность шпинделя (кВт): 2×7,5
• Конус шпинделя: NT50
• Диаметр реза (мм): 200
• Мощность двигателей осей X/Y/Z (кВт): 1,8/1,8/1,8
• Макс. скорость подачи X/Y/Z (м/мин): 8000/8000/8000
• Макс. скорость резки X/Y/Z: 6000/6000/6000
• Перпендикулярность (мм/300 мм): 0,02
• Точность размера (мм/300 мм): 0,02
• Бак гидравлического масла (л): 60
• Бак для смазочного масла (л): 3
• Питание: AC380V/220, 30 KVA
• Масса станка нетто (кг): 6000

Основные узлы

• Шариковинтовая пара стола — Кол-во: 3 — Происхождение: Taiwan HIWIN — Примечание: стабильноe передача, высокая точность, износостойкость
• Направляющая — Кол-во: 3 — Происхождение: высокочастотно закалённая рейка — Примечание: высокая несущая способность, подходит для тяжёлой резки
• Главный шпиндель (горизонтальный) — Кол-во: 2 — Происхождение: Taiwan POSA — Примечание: низкий шум, высокая прочность
• Гибкий защитный кожух из нержавеющей стали (стол) — Кол-во: 2 — Происхождение: отечественный — Примечание: пылезащита, защита направляющих и винтов
• Литая база — Кол-во: 1 — Материал: HT150 — Примечание: хорошая стабильность, износостойкость
• Автоматическая система смазки — Кол-во: 3 — Происхождение: отечественный — Примечание: электронная программируемая смазка
• Маслопровод — Кол-во: 3 — Происхождение: отечественный — Примечание: медные трубки
• Подшипники — Происхождение: Germany FAG — Примечание: мировая известная точность
• CNC‑система — Кол-во: 1 — Происхождение: Japan Mitsubishi — Примечание: высокоточное управление
• Сервомоторы — Кол-во: 3 — Происхождение: Japan Mitsubishi
• Высокоточный поворотный стол — Кол-во: 1 — Происхождение: Taiwan Central Star — Примечание: высокая точность
• Моторы шпинделя — Кол-во: 2 — Происхождение: CTB — Примечание: многорежимная скорость
• AC контактор — Происхождение: Taiwan TECO
• Реле — Происхождение: Japan OMRON

Области применения

• Подходит для прецизионной обработки металлических деталей, деталей пресс‑форм, конструктивных элементов и серийного производства с операциями двойной головы
• Используется в автомобилестроении, общем машиностроении, производстве форм и механических цехах
