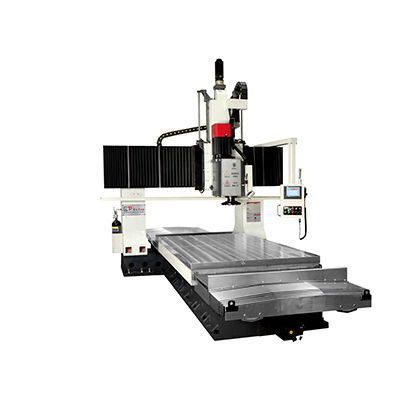

Фрезерный станок с ЧПУ 3 оси VM-1520NC

вертикальныйдля сталидля чугуна

Обзор продукта
Двухколонный вертикальный фрезерный станок с ЧПУ, предназначенный для торцевого (лицевого) и бокового фрезерования. Система ЧПУ с единичной установкой обеспечивает автоматическую установку положения загрузки заготовки, автоматическое измерение и одновременную обработку, что сокращает простои при ручной операции. Контроллер FANUC — опция. Две коробки подач/шпинделя для лицевой и боковой обработки обеспечивают повторяемую точность размеров и плоскостность.

Фотографии изделия и основные технические параметры
Предоставлены изображения и схематичные виды серии VM, демонстрирующие компоновку станка, зоны доступа и основные габариты и параметры.

Технические характеристики

• Модель: Двухколонный вертикальный фрезерный станок с ЧПУ — VM-1420NC (связанные: VM-1520NC, VM-1320NCS)
• Макс. размер лицевого фрезерования: 1200 × 2500 мм
• Макс. размер бокового фрезерования: 1200 × 2000 мм
• Рабочий стол (внутренний размер) / электромагнитный стол: 1200 × 2000 мм
• Максимальная нагрузка: 6000 кг
• Вертикальная шпиндельная головка: 11 kW — конус BT50 (7:24) — скорость вала 50–500 об/мин — диаметр резания 250 мм
• Боковая фрезерная головка (редуктор/ручная): мощность шпинделя 22 kW — конус BT50 (7:24) — скорости: 75 / 115 / 165 / 240 / 345 / 505 об/мин — диаметр резания 250 мм
• Скорости перемещения X / Y / Z: 0–8000 мм/мин
• Двигатели осей X / Y / Z: 3 / 3 / 3 kW
• Габариты станка (Д×Ш×В): 5700 × 3300 × 2100 мм — масса: ок. 13 000 кг

Компоновка

• Основное: двухколонный вертикальный фрезерный станок с ЧПУ для лицевого и бокового фрезерования; NC-контроллер Mitsubishi E80 (опция FANUC); две редукторные шпиндели; ссылки на модели на странице: VM-1320NCS / VM-1520NC
• Стандартные элементы конфигурации: электромагнитный стол; шнековая автоматическая очистка; комплект инструмента и тележка; полузакрытый листовой кожух; воздушное охлаждение электрического шкафа; автоматическое измерение заготовки; автоматическая система резки; пневматическая система с продувкой и автоматическим измерением; рабочий свет; индикатор состояния; система балансировки с азотом; человеко-машинный интерфейс с автоматической защитой, диагностикой и отображением

Аксессуары

• Фреза для лицевой обработки 200 мм — 2 комплекта
• Трансформатор (380 В на 220 В) — 1 комплект

Технические характеристики / спецификации

• Семейство моделей: серия VM — коммерческая ссылка VM-1420NC
• Возможность лицевого фрезерования: 1200 × 2500 мм
• Возможность бокового фрезерования: 1200 × 2000 мм
• Размер и тип стола: 1200 × 2000 мм, электромагнитный
• Максимальная нагрузка: 6000 кг
• Конус шпинделя: BT50 (7:24) на обеих головах
• Диапазон скоростей главного вала: 50–500 об/мин; скорости бокового шпинделя: 75 / 115 / 165 / 240 / 345 / 505 об/мин
• Диаметр резания (обе головки): 250 мм
• Скорости подачи X/Y/Z: 0–8000 мм/мин
• Мощность двигателей осей: 3 kW на ось
• Габариты: 5700 × 3300 × 2100 мм; вес станка ≈ 13 000 кг
