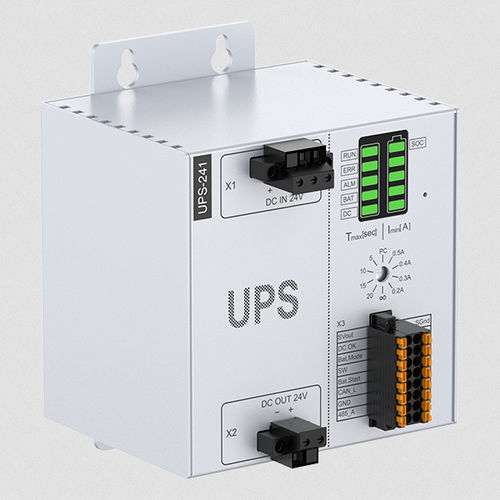

Компактный программируемый автоматический контроллер UPS-241

на DIN-рейкеRS485для CAN bus

Детали продукта
UPS-241 - это интеллектуальное решение для резервного питания, разработанное для сложных промышленных условий. Его основная задача - бесшовно переключаться и непрерывно обеспечивать стабильное питание 24 В для вашего критически важного оборудования (например, ПЛК, HMI, серводвигатели, приборы и т.д.) во время неожиданных внешних отключений питания. Важно, что он одновременно предоставляет точные сигналы состояния питания и обеспечивает важное окно времени резервного копирования. Это гарантирует, что ваше оборудование имеет достаточно времени для безопасного сохранения критически важных данных процесса и выполнения упорядоченных процедур выключения, эффективно предотвращая риски потери данных, сбоев системы или повреждения оборудования из-за неожиданного отключения питания, минимизируя потери от незапланированных простоев.

Профессиональное, Надежное, Превосходное Производительность
UPS-241 интегрирует защитные компоненты промышленного класса и передовые чипы управления питанием, используя высокопроизводительные суперконденсаторы в качестве ядра хранения энергии. Эта комбинация обеспечивает значительные преимущества: компактный размер для легкой интеграции в ограниченные по пространству промышленные шкафы управления; исключительная надежность, устойчивая к частым циклам зарядки/разрядки и суровым условиям; чрезвычайно низкая пульсация на выходе, обеспечивающая стабильную работу питаемого оборудования, превосходная помехозащищенность для стабильной работы в сложных электромагнитных средах. Решение на основе суперконденсаторов также предлагает сверхдолгий срок службы (значительно превышающий традиционные батареи), значительно снижая долгосрочные затраты на обслуживание.

Богатые Интерфейсы, Контролируемый Статус
Помимо надежной защиты питания, UPS-241 оснащен обильными интерфейсами ввода/вывода и поддерживает стандартные протоколы связи Modbus RTU и CAN 2.0B. Это позволяет бесшовно интегрироваться в существующие промышленные сети управления. Вы можете в реальном времени отслеживать его состояние (например, уровень накопления энергии, входное/выходное напряжение/ток), удаленно настраивать параметры и точно запускать логику защиты для питаемого оборудования. Его время резервного копирования подходит для большинства промышленного оборудования (например, 110 секунд при нагрузке 24 Вт, 20 секунд при нагрузке 120 Вт) в сочетании с быстрой способностью зарядки (50 секунд до полной емкости), что дает вам уверенность в продолжительности резервного копирования для эффективного управления чрезвычайными ситуациями. Значительная внутренняя емкость суперконденсатора 2520 Втс обеспечивает прочную энергетическую основу.

Прочный и Надежный
Он был протестирован в соответствии со стандартами IEC 60068-2-64 и IEC 60068-2-27, включая тесты на случайные вибрации и механические удары. Эти тесты показывают, что устройство может очень хорошо выдерживать вибрации и удары. Кроме того, он имеет сертификацию CE и FCC класса A, что означает, что он обеспечивает отличные характеристики в отношении электромагнитной совместимости и безопасности. Все это делает его идеальным для промышленной автоматизации и сложных условий.

Особенности

• Встроенный суперконденсатор
• Поддержка RS485, CAN2.0B
• Поддержка обратной связи состояния IO
• Вход DC24V, защита от перенапряжения и обратной полярности
• Настенное или DIN-рейковое крепление (опционально)
• Поддержка широкого температурного рабочего диапазона -20~60℃

Технические характеристики

• Вход DC
  • Входное напряжение: 24VDC -15% / +20%
  • Максимальный ток: 12A
  • Защита входа: защита от перенапряжения и обратной полярности
• Выход DC
  • Режим разряда: 24V DC
  • Максимальный ток: 6A
  • Защита выхода: защита от короткого замыкания и перегрузки по току
• Коммуникации
  • RS485: 1 x RS485 Modbus RTU, Макс. 115.2Kbit/s
  • CAN2.0B: 1 x CAN BUS 2.0B, Макс. 1Mbit/s
• IO интерфейсы
  • Светодиоды: 5 x светодиодов, RUN(зеленый), ERR(красный), ALM(оранжевый), BAT(зеленый), DC(зеленый); 1 x SOC
  • Код вращения: выбор режима
  • DC OK: состояние источника питания DC, реле нормально открытый выход
  • Bat.Mode: режим питания от батареи, выход NPN
  • Bat.Ready: состояние полной зарядки батареи, выход типа NPN
  • SW: выходной сигнал (активный низкий) для управления выключением/включением системы
  • Remote: выход дистанционного включения/выключения, выход типа NPN
  • Bat.Start: принудительный выход батареи, вход типа NPN
  • Dev.Psts: рабочее состояние принимающего устройства, вход NPN
• Суперконденсатор
  • Конденсатор: 4 x 200F-2400Ws
  • Время зарядки: 50с
  • Время разрядки: 40с/60Вт или 20с/120Вт
• Механический
  • Размеры: 100x100x80мм (3.9x3.9x3.1дюйма)
  • Вес нетто: 0.85кг (1.88фунта)
  • Структура: настенное или DIN-рейковое крепление
• Окружающая среда
  • Рабочая температура: -20~60℃ (-4~140℉)
  • Температура хранения: -40~80℃ (-40~176℉)
  • Относительная влажность: 5~95% (без конденсации)
  • EMC: CE/FCC класс A
