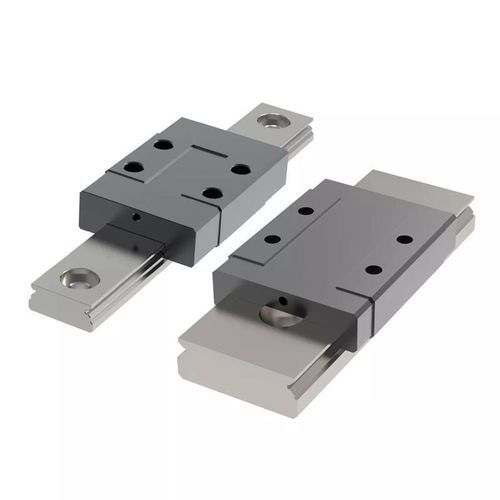

Рельс из нержавеющей стали SRL1012C

для оптикилинейный

Детали продукта
Эти миниатюрные рельсовые каретки представляют собой компактное и универсальное решение для достижения точного линейного движения в маломасштабных приложениях. Они идеально подходят для приложений, требующих точного размещения и плавного движения в ограниченных пространствах благодаря своему небольшому размеру, или для приложений, требующих устойчивости к коррозии, так как они изготовлены из нержавеющей стали.

Дизайн рельсов с готической аркой контакта 45° гарантирует аналогичные грузоподъемные способности во всех направлениях. Эти рельсы движутся плавно и имеют низкий коэффициент трения и силы отрыва. Они могут выдерживать большие нагрузки, устойчивы к коррозии и износу.

Каретки поставляются с пластиковой фиктивной рельсой. Она должна быть установлена, прижав фиктивную рельсу к концу настоящей рельсы и перемещая ее с одной на другую. Способны выдерживать температуры от -40°C до +80°C. Используются в различных приложениях, включая медицинские устройства, фармацевтику, небольшие автоматизированные системы и оптическое оборудование.

• Движутся плавно и имеют низкий коэффициент трения и силы отрыва.

• Дизайн рельсов с готической аркой контакта 45° гарантирует аналогичные грузоподъемные способности во всех направлениях.

• Способны выдерживать температуры от -40°C до +80°C.

Стиль каретки

• Стандартный
• Широкий

Для рельса (мм)

• 3.0
• 7.0
• 9.0
• 10.0
• 12.0
• 14.0
• 15.0
• 18.0
• 24.0
• 42.0

l1 (мм)

• 11.7
• 16.0
• 19.6
• 21.1
• 23.7
• 27.2
• 30.6
• 31.2
• 31.6
• 35.4
• 39.1
• 40.5
• 40.9
• 43.0
• 44.4
• 47.6
• 50.7
• 55.3
• 59.4
• 60.0
• 74.4

l2 (мм)

• 6.8
• 10.0
• 11.0
• 13.5
• 14.3
• 15.1
• 20.5
• 21.2
• 21.8
• 22.0
• 27.0
• 27.9
• 30.1
• 30.8
• 31.0
• 34.0
• 38.5
• 39.5
• 44.0
• 46.0
• 57.6

l3 (мм)

• 3.5
• 5.5
• 6.5
• 7.0
• 8.0
• 10.0
• 11.0
• 12.0
• 13.0
• 15.0
• 16.0
• 19.0
• 20.0
• 24.0
• 25.0
• 28.0
• 35.0

l4 (мм)

• 10.0
• 15.0
• 20.0
• 25.0
• 30.0
• 40.0

h1 (мм)

• 4.0
• 6.0
• 6.5
• 8.0
• 9.0
• 10.0
• 12.0
• 13.0
• 14.0
• 16.0

Материал

• Нержавеющая сталь

Код серии

• SRL1012C
• SRL1010

Применения

• Медицинские устройства
• Фармацевтика
• Небольшие автоматизированные системы
• Оптическое оборудование

Характеристики / технические спецификации

• Компактное и универсальное решение для линейного движения
• Конструкция из нержавеющей стали, устойчивая к коррозии
• Дизайн рельсов с готической аркой контакта 45° для равномерной нагрузки во всех направлениях
• Низкий коэффициент трения и силы отрыва
• Выдерживает температуры от -40°C до +80°C
• Включает пластиковую фиктивную рельсу для монтажа
• Доступны стандартные и широкие стили кареток
• Множество размеров и размеров (см. выше)
