Интерфейсная плата PCI Express ECS-M.2/FPGA

FPGAEtherCATдля ПК

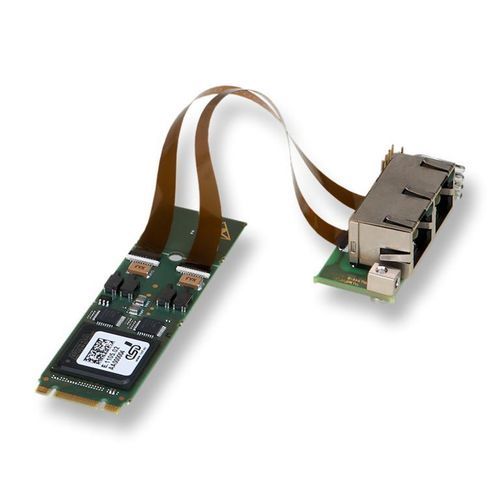

Интерфейс PCI Express® EtherCAT® SubDevice в форм-факторе M.2 - Добавьте функциональность SubDevice EtherCAT (ECS) к вашему встроенному ПК - Адресное пространство контроллера SubDevice EtherCAT напрямую отображается в адресное пространство PCI Express - Форм-фактор M.2 2280 или 2260 для меньших встроенных устройств, таких как IPC или Raspberry Pi - Легкая настройка с помощью EtherCAT MainDevice от esd или других MainDevices - Пример файла информации о SubDevice EtherCAT (ESI файл в формате XML) предоставляется - Включена библиотека API SubDevice EtherCAT от esd и пример кода для быстрого разработки приложений - FPGA содержит поддержку DMA мастера шины для разгрузки ЦП от копирования данных изображения процесса вывода в память хоста. Это используется стеком SubDevice EtherCAT от esd. - Доступны индивидуальные конфигурации по запросу ECS-M.2/FPGA - это SubDevice EtherCAT в форм-факторе M.2. Он основан на IP-ядре Beckhoff, реализованном в FPGA Altera®, настроенном с 8 FMMU, 8 менеджерами синхронизации, 60 кБ DPRAM и 64-битными распределенными часами. Два порта EtherCAT (IN/OUT) доступны через FFC разъемы на краю платы и могут быть подключены к разъемам RJ45 с помощью предоставленного адаптера. Модуль поддерживает стандартные протоколы EtherCAT, включая CoE, FoE и EoE, позволяя системе хоста PCI Express функционировать как гибкий узел ввода-вывода EtherCAT, доступный для MainDevice. Для синхронизации системы сигналы распределенных часов EtherCAT (2x Sync, 2x Latch I/Os) предоставляются как физические I/Os через адаптер. В комплект поставки входит стек SubDevice EtherCAT от esd в бинарной форме вместе с драйверами устройств для Windows® и Linux®. Предоставляется документация и примеры приложений. Поддержка дополнительных операционных систем, в частности, операционных систем реального времени, доступна по запросу. Этот продукт также доступен в виде карты PCI Express ECS-PCIe/FPGA. Варианты для систем Compact PCI® Serial, XMC и PMC предлагаются как ECS-CPCIs/FPGA, ECS-XMC/FPGA и ECS-PMC/FPGA. - Управление шиной (поддержка DMA) - Поддержка SubDevice EtherCAT - Гальваническая изоляция - Интерфейсы: SubDevice EtherCAT, PCIe - Форм-фактор: M.2 - Ввод/вывод: цифровой выход, цифровой вход - Поддерживаемые ОС: Linux, QNX6/7/8, Windows 10/11 - Протоколы: EtherCAT (CoE, FoE, EoE) - Связанные продукты: ECS-XMC/FPGA, ECS-PMC/FPGA, программный стек MainDevice EtherCAT, Slave EtherCAT, рабочая станция EtherCAT, ECS-CPCIs/FPGA - esd electronics является членом группы технологий EtherCAT (ETG). Технические характеристики / Особенности: - Плата PCIe в форм-факторе M.2 с платой разъема, кабелями и IP-ядром SubDevice EtherCAT в FPGA Altera - Включает драйвер, бинарный стек SubDevice и документацию для Windows и Linux на CD - Управление шиной (поддержка DMA) - Поддержка SubDevice EtherCAT - Гальваническая изоляция - Интерфейсы: SubDevice EtherCAT, PCIe - Форм-фактор: M.2 - Ввод/вывод: цифровой выход, цифровой вход - Поддерживаемые ОС: Linux, QNX6/7/8, Windows 10/11 - Протоколы: EtherCAT (CoE, FoE, EoE) - FPGA: Altera® с IP-ядром Beckhoff - 8 FMMU, 8 менеджеров синхронизации, 60 кБ DPRAM, 64-битные распределенные часы - Два порта EtherCAT (IN/OUT) через FFC разъемы, адаптер для RJ45 - Физические I/Os для сигналов синхронизации DC и Latch через адаптер
