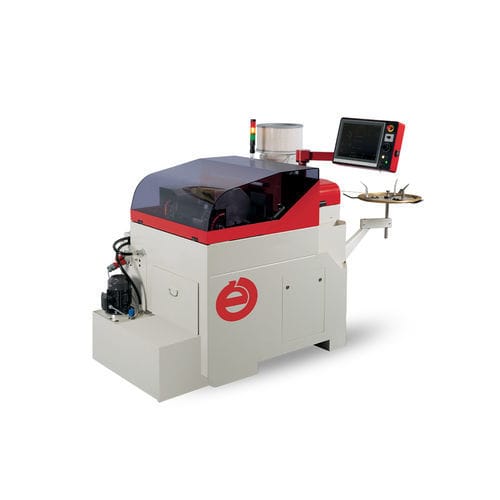

Токарный автомат ЧПУ D5 ULTRA

с 3 шпинделямис двумя стержнямидля небольших деталей

Станок escomatic D5 ULTRA - это новая разработка на базе станка escomatic D2. В дополнение к токарным операциям и на основе того же принципа, хорошо известного пользователям NM 64X, можно обрабатывать переднюю и заднюю стороны детали. На передней стороне возможно сверление, нарезание резьбы и резьбонарезание с помощью трех аксиально расположенных шпинделей. После отрезания детали задняя сторона может быть обработана одновременно с передними шпинделями и/или токарной операцией с помощью двух аксиально и одного бокового шпинделей. При скорости вращения инструментальной головки 12'000 об/мин и 18'000 об/мин для переднего и заднего рабочих шпинделей этот новый станок обеспечивает производительность токарной обработки D2 со сверхпроизводительными операциями вторичной обработки. Станина станка новая и была адаптирована к пространственным требованиям новой концепции. Узел правки, узел подачи материала и вращающаяся инструментальная головка абсолютно идентичны D2. Контрцанга и система для фронтальной обработки с тремя аксиально расположенными шпинделями установлены каждая на своем столе с двумя осями ЧПУ. Для обработки задней части имеются два аксиально и один боково установленных шпинделя. Возможна одновременная обработка задней стороны в процессе токарной обработки и/или передней обработки. Инструментальная оснастка такая же, как и у станка D2, и за исключением направляющей втулки и ответной цанги совместима со старыми станками escomatic D2 с кулачковым приводом. Станок escomatic D5 ULTRA оснащен системой управления ЧПУ FANUC 0i, программирование осуществляется в кодах ISO. Профиль применения Максимальное количество операций на одном станке Простые токарные детали с обработкой передней и задней стороны
