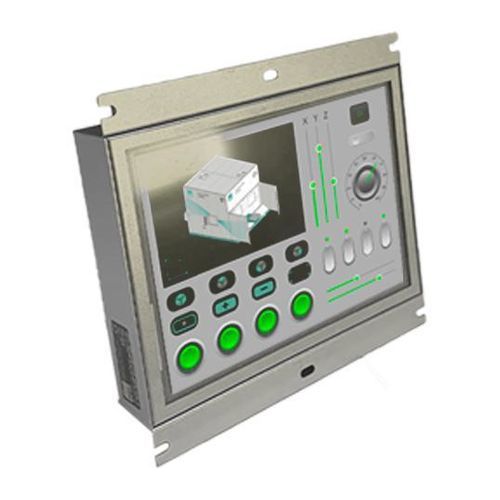

HMI с емкостным сенсорным экраном

с открытым корпусом1024x600ARM® Cortex®-A55 Quad-core

Обзор продукта
Встраиваемый Web HMI в исполнении open-frame для интеграции в панели управления и OEM-приложения. Электронная плата установлена непосредственно на задней стороне 7" TFT дисплея (1024 x 600) и закреплена в механической рамке, что облегчает интеграцию в существующие корпуса и пульты управления. Система работает под Linux Debian 11 с Kreo HMI Control panel и Chromium для отображения приложений.

Ключевые особенности

• Дисплей: 7" TFT, 1024 x 600, 16M цветов, LED-подсветка
• Тач: емкостный сенсорный экран
• Процессор: RK35568 (Quad-core Cortex-A55)
• Память и хранилище: 4 ГБ DDR4, 16 ГБ eMMC
• Подключения: 1×1Gb + 1×100Mb Ethernet, Wi‑Fi 2.4 / 5 GHz (режим клиента), 1x RS232/RS485, 1x USB3.0 + 1x USB2.0
• Питание: 12–32 V DC, типичное потребление 10 W
• Рамка / Шасси: алюминий; open-frame для монтажа в панель
• Условия эксплуатации: 0 … +50 °C; хранение -20 … +60 °C; влажность <90% без конденсации

Применение
Предназначен для промышленной автоматизации, панелей управления станками, операторских интерфейсов и OEM-интеграции, где требуется компактный Web HMI в исполнении open-frame. Подходит для модернизации и пользовательских корпусов.

Установка и обслуживание

• Open-frame дизайн обеспечивает простую установку в существующие панели или пользовательские передние панели
• Электронная плата закреплена на задней стороне дисплея для компактности
• Низкое энергопотребление и промышленный диапазон рабочих температур упрощают интеграцию
• Программная платформа на базе Linux Debian 11 с Chromium и Kreo HMI Control panel обеспечивает быстрое развёртывание

Технические характеристики

• О.С.: Linux Debian 11
• Kreo HMI Control panel
• Прикладное ПО: Chromium
• Размер дисплея: 7" (1024 x 600)
• Технология дисплея: TFT
• Подсветка: LED
• Цвета: 16M
• Технология сенсора: емкостная
• Бортик / Шасси: алюминий
• Процессор: RK35568 (Quad-core Cortex-A55)
• RAM: 4 ГБ DDR4
• Массив хранения: 16 ГБ eMMC
• Ethernet: 1×1Gb + 1×100Mb
• WiFi: 2.4 / 5 GHz (режим клиента)
• COM порт: 1× RS232/RS485
• USB: 1× USB3.0 + 1× USB2.0
• Питание (Vdc): 12–32 V DC
• Потребление (W): 10 W
• Рабочая температура (°C): 0 … +50 °C
• Температура хранения (°C): -20 … +60 °C
• Влажность: <90% (без конденсации)
• Внешние размеры (Ш/В/Г) (мм): 200 x 110 x 28.35
• Вес (кг): 2 kg
