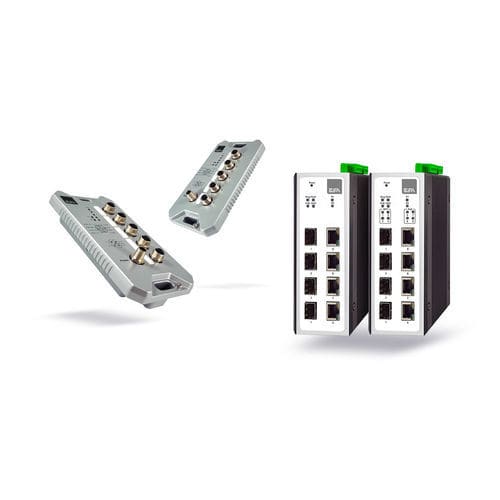

Управляемый коммутатор Ethernet HIDRA series

неуправляемый5 портов8 портов

Обзор
HIDRA SWITCH — семейство промышленных коммутаторов Ethernet уровня 2 (unmanaged и managed) для установки на DIN‑рейку, рассчитанных на работу в суровых условиях. Модели имеют 5 или 8 RJ45 гигабитных портов, широкий диапазон рабочих температур, на отдельных вариантах доступна резервная подача питания, а также реализованы расширенные функции управления Layer 2 для промышленных сетей.

Особенности

• RJ45 порты 10/100/1000 Mbps (гигабит)
• Резервный DC‑вход питания и защита от переполюсовки
• Тонкий металлический корпус для DIN‑рейки, степень защиты IP30
• Широкий диапазон рабочих температур (в зависимости от модели: -40°C до 70°C)
• Поддержка VLAN, QoS, STP/RSTP/MSTP и расширенных Layer‑2 функций

• Поддержка промышленных протоколов: Modbus/TCP, Profinet, Ethernet/IP
• Сертификации (в зависимости от модели): CE, UL, FCC, ATEX Zone 2, EN50155
• Соответствие стандарту IEC62443 по кибербезопасности
• Доступны unmanaged и managed варианты

Unmanaged‑модели

• HIDRA05UG50000X – 5 x RJ45, 10/100/1000 Mbps, без PoE, корпус SECC
• HIDRA08UG80000X – 8 x RJ45, 10/100/1000 Mbps, без PoE, алюминиевый корпус, поддержка резервирования

Питание (Unmanaged)

• HIDRA05UG50000X: вход 12–52 VDC, потребление ≈6 W, клеммный блок, защита от переполюсовки
• HIDRA08UG80000X: вход 9–48 VDC, потребление ≈4,05 W, клеммный блок 5,08 мм 5‑контактный, поддержка резервирования, защита от переполюсовки

Физические характеристики (Unmanaged)

• HIDRA05UG50000X: корпус SECC, IP30, монтаж на DIN‑рейку, 32 x 90 x 110 мм, 420 г, индикаторы: PWR1/PWR2/Alarm/RJ45 Act‑Link
• HIDRA08UG80000X: алюминиевый корпус, IP30, монтаж на DIN‑рейку, 45,2 x 90 x 78 мм, 255 г, индикаторы: PWR1/PWR2

Эксплуатационные условия (Unmanaged)

• Рабочая температура: HIDRA05UG50000X -40°C до 70°C; HIDRA08UG80000X -10°C до 70°C
• Температура хранения: -40°C до 85°C
• Влажность: 5%–95% без конденсации (до 55°C)

Безопасность / Сертификации (Unmanaged)

• HIDRA05UG50000X: UL 61010‑2‑201, UL C1D2; ATEX Zone 2; EN50155 / EN50121‑4 (железнодорожные варианты)
• HIDRA08UG80000X: UL60950‑1 / CSA / CB (IEC62368‑1); FCC Part 15 Class A; стандарты EN 55032 / EN 61000; RoHS

Managed‑модель

• HIDRA08MG80000X – 8 x RJ45 гигабитных портов, без SFP, консоль RS232 (RJ45), 2 релейных выхода, DIP‑переключатели для управления кольцом, кнопка сброса

Технологии / Протоколы (Managed)

• Стандарты: IEEE 802.3 / 802.3u / 802.3ab / 802.3z
• Управление Layer 2: IEEE802.3x flow control, 802.1D/802.1w/802.1Q/802.1p, 802.1X, LACP
• Протоколы и сервисы: IPv4/IPv6, IGMP v1/2/3, SNMP v1/v2c/v3, SSH/Telnet, DHCP client/relay, HTTP, Syslog, NTP, RMON, LLDP, IEEE1588 PTP, Profinet, Modbus/TCP и функции безопасности (ACL, DHCP snooping, IP source guard)

Свойства коммутатора (Managed)

• Очереди приоритетов: 8
• Макс. VLAN: 256 (VID 1–4094)
• MAC‑таблица: 16K записей
• Буфер пакетов: 12 Mbit

Питание (Managed)

• Входное напряжение: 9–48 VDC; пример входного тока 3.0 A @24 V
• Питание: съемный 5‑контактный клеммный блок; поддержка резервирования и защиты от переполюсовки

Физические характеристики (Managed)

• Металлический корпус, IP30, монтаж на DIN‑рейку
• Габариты: 60.3 x 137.9 x 164 mm; вес: 1200 g
• Индикаторы: PWR1, PWR2, Alarm, Run, Ring, Ring Master, RJ‑45 Link/Speed

Эксплуатационные условия (Managed)

• Рабочая температура: 20°C до 70°C
• Температура хранения: -40°C до 85°C
• Влажность: 5%–95% без конденсации (до 55°C)

Сертификации / Безопасность (Managed)

• Безопасность: UL60950‑1 / CSA / CB (IEC/EN62368‑1 & IEC/EN60950‑1)
• ЭМС: FCC Part 15 Class A; EN 61000‑6‑4 / EN 61000‑6‑2; испытания IEC 61000‑4‑x; RoHS

Технические характеристики

• Семейство продуктов: HIDRA SWITCH – промышленные Layer‑2 коммутаторы unmanaged и managed
• Порты: 5 или 8 x RJ45 в зависимости от модели; гигабит на RJ45
• PoE: не поддерживается в перечисленных моделях
• Диапазоны питания: 12–52 VDC (HIDRA05UG50000X); 9–48 VDC (HIDRA08UG80000X / HIDRA08MG80000X)
• Монтаж: DIN‑рейка; защита: IP30; корпуса: SECC / алюминий / металл
• Температуры: эксплуатация в зависимости от модели до -40°C…70°C; хранение -40°C…85°C
• Стандарты: семейство IEEE 802.x, VLAN, flow control; сертификации: CE/EMC, UL, FCC, ATEX (в зависимости от модели); RoHS
• Расширенные функции (managed): VLAN, STP/RSTP/MSTP, QoS, ACL, SNMP v1/v2c/v3, IPv6, LLDP, IEEE1588 PTP, 802.1X, профили автоматизации Profinet/Modbus/TCP
