Обзор продукта
Наш распределенный счетчик предназначен для точного измерения энергопотребления систем и машин. Основываясь на IoT, он собирает данные в режиме реального времени и автоматически отправляет их менеджеру данных для анализа. Таким образом, он способствует повышению энергоэффективности и цифровизации предприятия.
Функции
- Графический дисплей 256×96 пикселей, с белой светодиодной подсветкой.
- Интуитивно понятное меню с резистивным сенсорным интерфейсом.
- Передача данных на Data Manager через RS485 ModBus или радио Sub1Ghz (868MHz).
- Возможность подключения до 250 устройств к одному EW900 Data Manager.
- Однофазный или трехфазный счетчик энергии.
- Измерение активной, реактивной и кажущейся энергии.
- Измерение активной, реактивной и кажущейся мощности.
- Измеряемые электрические параметры: ток, напряжение, активная, реактивная и кажущаяся мощность, коэффициент мощности.
- Качество линии: гармоники (1-я...51-я), THD.
- Точность: класс активной энергии.
- Обновление данных на дисплее: 1 секунда.
EW800A (DEM)
DEM (Distributed Embedded Meter) с внутренними шунтами для измерения тока до 64А, оснащен встроенным сенсорным ЖК-дисплеем, доступен с:
- встроенный модуль ввода/вывода с 2 цифровыми входами и 2 цифровыми выходами
- последовательный интерфейс связи RS485
- радиоинтерфейс связи RF868 MHZ
EW800A - техническая таблица
EW800A DEM
Подключения: Однофазный
Трехфазный 4 провода с нагрузкой Y
Трехфазные 4 провода с нагрузкой D
Измерительные входы - Токовые каналы: Прямые; до 64A (45кВт) трехфазное подключение; до 21A (15кВт) однофазное подключение
Измерительные входы - Каналы напряжения: Прямые (максимальное номинальное напряжение фаза-нейтраль 230В переменного тока)
Электропитание: автономное
Связь: RS485 ModBus (во всех моделях EW800...); Радио RF868 МГц (только в моделях EW800...200); Ethernet (только в моделях EW800...300)
Цифровой изолированный вход/выход: 2 модуля ввода/вывода (настраивается с помощью Data Manager) и THD
Измерения: Напряжение (фаза-нейтраль и фаза-фаза); Ток (значения фазы и нейтрали); Импортированная активная энергия (значения фазы и общее значение); Экспортированная активная энергия (значения фазы и общее значение); Импортированная активная мощность (значения фазы и общее значение); Экспортированная активная мощность (значения фазы и общее значение); Реактивная мощность со знаком (значения фазы и общее значение); Кажущаяся мощность (значения фазы и общее значение); Фактор мощности (значения фазы и общее значение); Частота
Гармонический анализ: THD (в сигнале напряжения / тока) Гармоники 1-я ...51-я (в сигнале напряжения / тока)
Точность - Активная энергия (в соответствии с IED 62053-21): Класс 1
Точность - реактивная энергия (в соответствии с IED 62053-23): Класс 2
Точность - ток и напряжение: ≤ 0,5 %
Дисплей: ЖК-дисплей (256 x 96 пикселей) и резистивный сенсорный экран
Корпус - Монтаж: DIN-рейка
Корпус - Нет. DIN модулей: 7
Корпус - Внешние размеры (мм): 126 x 100 x 70

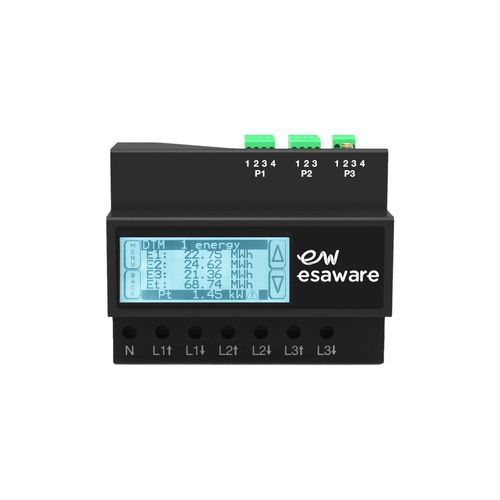

EW800B (DTM)
DTM (Distributed External CTs Meter) с внешними ТТ для измерения тока, оснащен встроенным сенсорным ЖК-дисплеем и доступен с:
- встроенным модулем ввода/вывода с 2 цифровыми входами и 2 цифровыми выходами
- последовательным интерфейсом связи RS485
- радиоинтерфейсом связи RF868 MHZ
EW800B - техническая таблица
EW800B DTM
Подключения: Однофазное; Двухфазное; Трехфазное с нейтралью; Трехфазное без нейтрали
Измерительные входы - Каналы тока: с внешними трансформаторами тока
Измерительные входы - Каналы напряжения: Прямые (максимальное номинальное напряжение фаза-нейтраль 230 В переменного тока) или с внешним трансформатором напряжения (номинальное вторичное напряжение 100-115 В переменного тока, для применения в низковольтном или средневольтном оборудовании)
Питание: 100÷230 В переменного тока
Связь: RS485 ModBus (во всех моделях EW800...); Радио RF868 МГц (только в моделях EW800...200); Ethernet (только в моделях EW800...300)
Цифровой изолированный вход/выход: Напряжение (фаза-нейтраль и фаза-фаза); Ток (значения фазы и нейтрали); Импортированная активная энергия (значения фазы и общее значение); Экспортированная активная энергия (значения фазы и общее значение); Импортированная активная мощность (значения фазы и общее значение); Экспортированная активная мощность (значения фазы и общее значение); Реактивная мощность со знаком (значения фазы и общее значение); Кажущаяся мощность (значения фазы и общее значение); Коэффициент мощности (значения фазы и общее значение); Частота
Гармонический анализ: THD (в сигнале напряжения / тока) Гармоники 1-я ...51-я (в сигнале напряжения / тока)
Точность - Активная энергия (в соответствии с IED 62053-21): Класс 1
Точность - реактивная энергия (в соответствии с IED 62053-23): Класс 2
Точность - ток и напряжение: ≤ 0,5 %
Дисплей: ЖК-дисплей (256 x 96 пикселей) и резистивный сенсорный экран
Корпус - Монтаж: DIN-рейка
Корпус - Нет. DIN модулей: 5
Корпус - Внешние размеры (мм): 90 x 96 x 70
EW800C (DRM)
DRM (Distributed External Rogowski Meter) с внешними катушками Роговского для измерения тока, оснащен встроенным сенсорным ЖК-дисплеем и доступен с:
- встроенным модулем ввода/вывода с 2 цифровыми входами и 2 цифровыми выходами
- последовательным интерфейсом связи RS485
- радиоинтерфейсом связи RF868 MHZ
EW800C - техническая таблица
EW800C DRM
Подключения: Однофазное; Двухфазное; Трехфазное с нейтралью; Трехфазное без нейтрали
Измерительные входы - Каналы тока: с внешними катушками Роговского
Измерительные входы - Каналы напряжения: Прямые (максимальное номинальное напряжение фаза-нейтраль 230 В переменного тока) или с внешним трансформатором напряжения (номинальное вторичное напряжение 100-115 В переменного тока, для применения в низковольтном или средневольтном оборудовании)
Питание: 100÷230 В переменного тока
Связь: RS485 ModBus (во всех моделях EW800...); Радио RF868 МГц (только в моделях EW800...200); Ethernet (только в моделях EW800...300)
Цифровой изолированный вход/выход: 2 модуля ввода/вывода (настраивается с помощью Data Manager)
Измерения: Напряжение (фаза-нейтраль и фаза-фаза); Ток (значения фазы и нейтрали); Импортированная активная энергия (значения фазы и общее значение); Экспортированная активная энергия (значения фазы и общее значение); Импортированная активная мощность (значения фазы и общее значение); Экспортированная активная мощность (значения фазы и общее значение); Реактивная мощность со знаком (значения фазы и общее значение); Кажущаяся мощность (значения фазы и общее значение); Фактор мощности (значения фазы и общее значение); Частота
Гармонический анализ: THD (в сигнале напряжения / тока) Гармоники 1-я ...51-я (в сигнале напряжения / тока)
Точность - Активная энергия (в соответствии с IED 62053-21): Класс 1
Точность - реактивная энергия (в соответствии с IED 62053-23): Класс 2
Точность - ток и напряжение: ≤ 0,5 %
Дисплей: ЖК-дисплей (256 x 96 пикселей) и резистивный сенсорный экран
Корпус - Монтаж: DIN-рейка
Корпус - Нет. DIN модулей: 5
Корпус - Внешние размеры (мм): 90 x 96 x 70
Коды заказа (выбор)
EW800A
EW800A3A100: DEM с внутренними шунтами до 64A - встроенный сенсорный ЖК-дисплей - RS485
EW800A3A122: DEM до 64A - встроенный вход/выход (2 IN / 2 OUT) - сенсорный ЖК-дисплей - RS485
EW800A3A200: DEM до 64A - сенсорный ЖК-дисплей - RF868 МГц
EW800A3A222: DEM до 64A - вход/выход 2 IN / 2 OUT - сенсорный ЖК-дисплей - RF868 МГц
EW800B
EW800B3A100: DTM с внешним TA - сенсорный ЖК-дисплей - RS485
EW800B3A122: DTM с внешним TA - I/O 2 IN / 2 OUT - сенсорный LCD - RS485
EW800B3A200: DTM с внешним TA - сенсорный ЖК-дисплей - RF868 МГц
EW800B3A222: DTM с внешним TA - вход/выход 2 IN / 2 OUT - сенсорный ЖК-дисплей - RF868 МГц
EW800B3A300: DTM с внешним TA - сенсорный ЖК-дисплей - интерфейс Modbus TCP/IP LAN
EW800B3A322: DTM с внешним TA - вход/выход 2 IN / 2 OUT - сенсорный ЖК-дисплей - интерфейс Modbus TCP/IP LAN
EW800C
EW800C3A100: УЦП с катушками Роговского - сенсорный ЖК-дисплей - RS485
EW800C3A122: DRM с катушками Роговского - вход/выход 2 IN / 2 OUT - сенсорный ЖК-дисплей - RS485
EW800C3A200: DRM с катушками Роговского - сенсорный ЖК-дисплей - RF868 МГц
EW800C3A222: DRM с катушками Роговского - вход/выход 2 IN / 2 OUT - сенсорный ЖК-дисплей - RF868 МГц
EW800C3A300: DRM с катушками Роговского - сенсорный ЖК-дисплей - интерфейс Modbus TCP/IP LAN
EW800C3A322: DRM с катушками Роговского - вход/выход 2 IN / 2 OUT - сенсорный ЖК-дисплей - интерфейс Modbus TCP/IP LAN
Caractéristiques / spécifications techniques
- Дисплей: Графический ЖК-дисплей 256×96 пикселей с белой светодиодной подсветкой; резистивный сенсорный экран.
- Измерение энергии: Активная, реактивная и кажущаяся энергия (импортируемая/экспортируемая) по фазам и суммарно.
- Мощность и электрические параметры: Активная, реактивная и кажущаяся мощность; ток; напряжение; коэффициент мощности; частота.
- Анализ гармоник: 1-я...51-я гармоники и THD для напряжения/тока.
- Точность: Класс активной энергии 1 (IEC 62053-21); Класс реактивной энергии 2 (IEC 62053-23); Точность по току/напряжению ≤ 0,5%.
- Частота обновления дисплея: 1 с.
- Связь: Стандарт RS485 ModBus; опционально Радио RF868 МГц (200 вариантов); опционально Ethernet / Modbus TCP-IP (300 вариантов).
- Цифровой ввод/вывод: опционально 2 цифровых входа и 2 цифровых выхода (настраивается с помощью Data Manager).
- Подключения и типы входов: внутренние шунты (модели A), внешние ТТ (модели B), катушки Роговского (модели C); напряжение прямое или через внешний ТН (100-115 В переменного тока).
- Питание: автономное питание (модели A) или 100÷230 В переменного тока (модели B и C).
- Монтаж: DIN-рейка.
- Размер корпуса и модулей: A модель 7 DIN модулей (126 x 100 x 70 мм); B/C модели 5 DIN модулей (90 x 96 x 70 мм).
