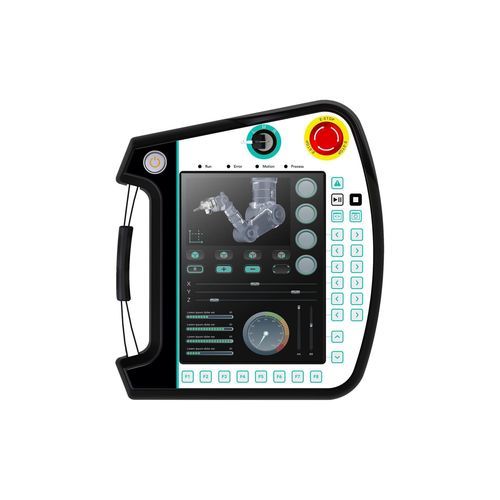

Карманный компьютер Linux Lumia

ARM® Cortex A53Gigabit EthernetEthernet

Обзор продукта
Портативные устройства Lumia обеспечивают отображение и управление на месте, когда оператор должен находиться рядом с подвижной частью. Типичные применения: pendant для обучения роботов и контроль ручных перемещений, позволяющие одновременно управлять и вмешиваться вручную в работу исполнительных механизмов.

Краткое описание
Lumia Touch Pad — портативная панель оператора для контроля и управления на недалёком расстоянии, предназначенная для робототехники и приложений с ручным управлением. Подключение к контроллеру осуществляется через интегрированный экранированный кабель (Ethernet или RS232/RS485). Функции безопасности: аварийная остановка и встроенная трёхпозиционная кнопка «мертвого человека». Видеостраницы, назначение клавиш мембранной клавиатуры и состояние светодиодов настраиваются с помощью ПО Kreo HMI. Доступны версии: Embedded HMI, webHMI и Open-платформа для пользовательских приложений.

Характеристики

• Мощная материнская плата RK3399 с 6 ядрами (Dual-core Cortex-A72 + Quad-core Cortex-A53)
• 8" 4:3 TFT-дисплей (600x800) с ёмкостным сенсором
• ОС: Linux Debian 10

Дополнительные функции

• 3 слота для электромеханических кнопок и индикаторов Ø 22 мм
• Встроенная 3-позиционная кнопка «мертвого человека»
• Интегрированный экранированный кабель с Ethernet и последовательным интерфейсом (RS232/RS485)

Версии / Ключевая таблица (строки)
Header: Embedded - HMI | webHMI | Open
Product version: Touchpad (portrait) | Touchpad (portrait) | Touchpad (portrait)
O.S.: Linux Debian 10 | Linux Debian 10 | Linux Debian 10
Application software: Kreo HMI | Chromium | Open
Display Size: 8" 4:3 (600x800) | 8" 4:3 (600x800) | 8" 4:3 (600x800)
Display technology: TFT | TFT | TFT
Display Backlight: LED | LED | LED
Display Colors: 16M | 16M | 16M
Touch Technology: Capacitive | Capacitive | Capacitive
Bezel / Chassis: ABS - black | ABS - black | ABS - black
Processor: RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) | RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) | RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53)
RAM - HMI: 2G DDR4 | 2G DDR4 | 2G DDR4
Mass storage: 16GB eMMC | 16GB eMMC | 16GB eMMC
Ethernet Port - HMI: 1*1Gb | 1*1Gb | 1*1Gb
Membrane keyboard: Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys | Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys | Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys
LEDs: 4 programmable LEDs | 4 programmable LEDs | 4 programmable LEDs
Slots: 2 slots available for mechanical buttons | 2 slots available for mechanical buttons | 2 slots available for mechanical buttons
Security: 3 positions dead-man button | 3 positions dead-man button | 3 positions dead-man button
COM Port: 1x RS232/RS485 | 1x RS232/RS485 | 1x RS232/RS485
USB Port: 1x USB2.0 | 1x USB2.0 | 1x USB2.0
Power Supply (Vdc): 12 - 32V DC | 12 - 32V DC | 12 - 32V DC
Consumption (W): 12W | 12W | 12W
Operating Temperature (°C): 0 to +50 °C | 0 to +50 °C | 0 to +50 °C
Storage Temperature (°C): -20 to +65 °C | -20 to +65 °C | -20 to +65 °C
Humidity: <90% (non condensing) | <90% (non condensing) | <90% (non condensing)
External dimensions (W/H/D) (mm): 227 x 238 x 101 mm | 227 x 238 x 101 mm | 227 x 238 x 101 mm
Weight (kg): 3 kg | 3 kg | 3 kg
Protection degree: IP65 all-around | IP65 all-around | IP65 all-around
Certifications: CE | CE | CE

Технические характеристики

• Семейство продукта: Lumia handheld - Touch Pad
• Дисплей: 8" 4:3 (600x800), TFT, LED-подсветка, 16M цветов, ёмкостный сенсор
• Процессор: RK3399 (dual-core Cortex-A72 + quad-core Cortex-A53)
• ОЗУ: 2GB DDR4 (HMI)
• Память: 16GB eMMC
• Сеть: 1 x 1 Gb Ethernet (интегрированный экранированный кабель)
• Серия: 1 x RS232/RS485 (интегрированный кабель)
• USB: 1 x USB 2.0
• Питание: 12 - 32 V DC
• Потребление: 12 W
• Температура эксплуатации: 0 до +50 °C
• Температура хранения: -20 до +65 °C
• Относительная влажность: <90% (без конденсации)
• Рамка / корпус: ABS - чёрный
• Габариты (Ш x В x Г): 227 x 238 x 101 mm
• Вес: 3 kg
• Степень защиты: IP65 по всему периметру
• Функции безопасности: аварийная остановка, встроенная 3-позиционная кнопка «мертвого человека»
• Слоты: 2 (или 3 в зависимости от варианта) для механических / электромеханических кнопок и индикаторов (Ø22 мм)
• Клавиатура / светодиоды: опции мембранной клавиатуры (Handheld 31 программируемая клавиша; Handheld/Touchpad 27 программируемых клавиш), 4 программируемых светодиода
• Программные опции: Embedded HMI с Kreo HMI, webHMI с Chromium или Open-платформа для пользовательских приложений
• Сертификации: CE
