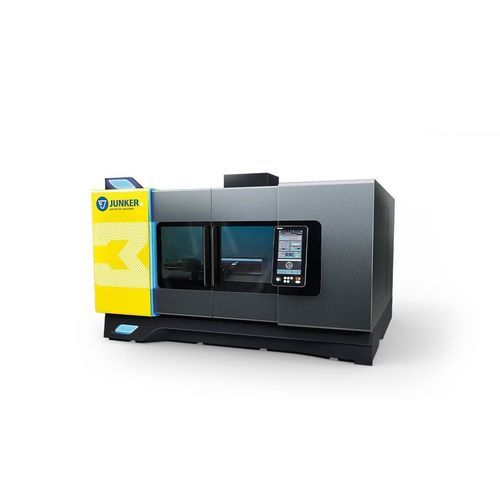

Цилиндрический станок для шлифования JUNICOR

для деревадля обрабатываемых деталейЧПУ

Описание продукта
Цилиндрический корундовый шлифовальный станок JUNICOR — модульная машина для точного шлифования диаметров и торцов валов и аналогичных деталей. Доступен в разных конфигурациях, рассчитан на мелкосерийное и среднесерийное производство и частые переналадки с короткими временем переналадки.

Основные преимущества

• Модульная конструкция для настраиваемых концепций станков
• Короткие сроки поставки и циклы обработки для одиночных станков и комплексных решений
• Гарантированная доступность запасных частей
• Оптимизированная готовность за счет сокращения времени обслуживания и ремонта
• Адаптируемые компоненты для быстрой переналадки под последующие производственные циклы
• Тепловая стабильность для поддержания точности размеров
• Высокая жесткость за счет прочной конструкции
• Быстрый запуск благодаря интегрированным периферийным устройствам
• Современная концепция управления и программного обеспечения
• Платформа, удобная для оператора и обслуживания
• Компактная компоновка, экономящая площадь

Описание шлифовальных процессов
На платформе JUNICOR 3 выполняются точные шлифовальные операции по диаметру и торцу, включая угловое врезное шлифование для валов турбонагнетателя и других высокоточных валовых деталей.

Специальные решения

• Шпиндельная головка: Предлагаются различные конфигурации шпиндельных головок и столов — от стандартных сборок до индивидуальных решений, адаптированных к геометрии детали и требованиям производства.
• Вариант шпиндельной головки: Варианты с до трёх шлифовальных шпинделей повышают гибкость процесса и позволяют выполнять несколько операций.

Примеры оснащения

• Станина из минерального литья для демпфирования, крутильной жесткости и тепловой стабильности
• Патентованный 3-точечный интерфейс для быстрого монтажа и центрирования шлифовальных кругов, инструментов для правки и приспособлений
• Регулировка задней бабки и шпинделя детали с помощью зубчатого колеса, гидроцилиндра или оси CNC с рейкой и шестернёй; опциональная функция подъёма воздухом
• Продольное позиционирование с использованием измерительной щупа для автоматической компенсации отклонений длины заготовки
• Опциональные самоцентрирующиеся трёхточечные люнеты с гидравлическими захватами для устойчивой опоры

Обрабатываемые детали

• Валы турбонагнетателя
• Турбинные валы

Брошюры по продукту
Брошюры по продукту JUNICOR доступны на нескольких языках, включая английский и немецкий.

Технические данные / характеристики

• JUNICOR 3S: Длина шлифования: макс. 800 мм; Длина зажима: макс. 800 мм; Масса детали: макс. 250 кг; Диаметр шлифовального круга: 508/610 мм; ШxГxВ (без периферии): 3.250 x 2.600 x 2.200 мм
• JUNICOR 3L: Длина шлифования: макс. 1.600 мм; Длина зажима: макс. 1.600 мм; Масса детали: макс. 250 кг; Диаметр шлифовального круга: 508/610 мм; ШxГxВ (без периферии): 4.050 x 2.600 x 2.200 мм
