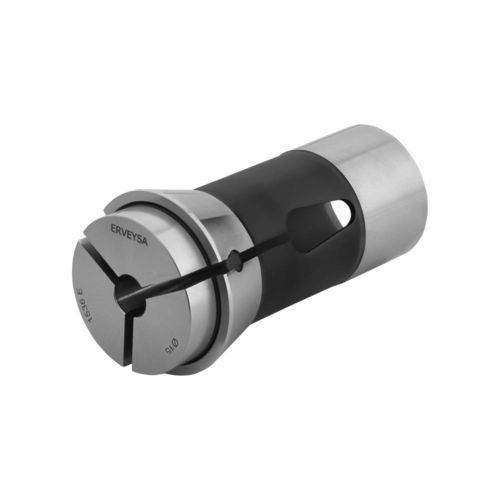

Зажимный патрон на пружине E101 TF8 F8-577

с фиксированным положениемЧПУ

Обзор продукта
Дед-ленгт коллеты Erveysa (тип F) обеспечивают воспроизводимую позицию зажима и размерную стабильность при обработке на CNC и автоматических токарных станках. Подходят для высокоскоростной обработки, где требуется точная опорная позиция и постоянное удержание.

Материал
Коллеты типа F изготавливаются из пружинной стали с высокой твердостью и рассчитаны на работу при температурах до 290 °C.

Области применения

• CNC-станки, автоматические токарные станки, револьверные и индексные машины
• Высокоскоростное серийное производство мелких деталей
• Типичные отрасли: медицина, автомобильная промышленность, авиационно-космическая

Конструкция и особенности применения
Выбор материала и термообработка влияют на характеристики и срок службы. Главные шпиндельные цанги часто имеют внутреннюю канавку для улучшения удержания; цанги для оппозитного шпинделя обычно без канавки, чтобы не повреждать уже обработанные детали. Для очень малых диаметров цанги главного шпинделя также могут быть без канавки. Для деталей с высоким износом возможно приваривание твердого сплава внутрь цанги (внимание: твердосплавные вставки могут повреждаться при ударах). Внутренние покрытия применяют для увеличения износостойкости и качества поверхности.

Револьверные цанги и соответствие F-кодов
Револьверные, индексные, механические автоматические и CNC-автомат цанги обозначаются по разным стандартам (например, A15, A20, A25, 25 INDEX, A30, 36 TRAUB, A42, A60). Типичные соответствия F-кодов и DIN/E:

• F22 (140 E)
• F28 (148 E)
• F32 (161 E)
• F35 (163 E)
• F42 (171 E)
• F48 (173 E)
• F66 (185 E)

Swiss Collet
Швейцарский тип цанг обеспечивает точное и воспроизводимое зажатие для высокоскоростной автоматической обработки и помогает снизить износ станков при обработке мелких высокоточных деталей, применяемых в медицине, автомобилестроении и авиации.

F Type Collet
Цанги типа F — стандартные dead-length решения, изготовленные из закаленных материалов для воспроизводимого зажима. Они повышают стабильность процесса, уменьшают разброс при наладке и повышают производительность на автоматическом точении.

Техническая таблица (фрагмент)
Code | ø d [mm] | ø A [mm] | ø B [mm] | I [mm] | L [mm] | K [degree] | F min. – max. [mm] (circle) | F min. – max. [mm] (square) | F min. – max. [mm] (hexagon)
E101 / TF8 / F8-577 | 8 | 12 | 8 | 4.5 | 42 | 16 | 0.5-5.0 | 1.0-3.5 | 1.0-4.5
E109 / TF10 / F10 | 10 | 16 | 10 | 5.5 | 47.5 | 20 | 0.5-7.0 | 1.0-5.0 | 1.0-6.5
E116 / TF13 / F13 | 13 | 19 | 13 | 6 | 64 | 16 | 0.5-9.5 | 2.0-7.0 | 2.0-8.5
E120 / TF15 / F15 | 15 | 21 | 15 | 6 | 64 | 16 | 0.5-12.0 | 2.0-8.5 | 2.0-10.5
E1212 / TF16 / F16 | 16 | 21 | 16 | 6 | 64 | 16 | 0.5-12.0 | 2.0-8.5 | 2.0-10.5
E127 / TF18 / F18 | 18 | 25 | 18 | 6 | 67 | 16 | 0.5-13.0 | 2.0-9.5 | 2.0-11.5
E136 / F20-201 | 20 | 26 | 19 | 5 | 54 | 15 | 2,5 – 16,5 | 2,0 – 12,0 | 2,0 – 14,5
E138 / TF20 / F20-87 | 20 | 28 | 21 | 7 | 67 | 16 | 2,5 – 16,0 | 2,0 – 11,5 | 2,0 – 14,0
E140 / TF22 / F22 | 22 | 30 | 21 | 6 | 55 | 15 | 2,5 – 16,5 | 2,0 – 12,0 | 2,0 – 14,5
E144 | 25 | 34 | 25 | 6 | 65 | 15 | 2,5 – 20,0 | 2,0 – 14,5 | 2,0 – 17,0
E145 / TF25 / F25 | 25 | 35 | 27 | 10 | 77 | 16 | 2,5 – 20,0 | 2,0 – 14,5 | 2,0 – 17,5
E147 / F27-22 | 27 | 38 | 30 | 8 | 72,7 | 15 | 2,5 – 23,0 | 2,0 – 16,0 | 2,0 – 20,0
E148 / F28 | 28 | 38 | 28 | 7 | 70 | 15 | 2,5 – 23,0 | 2,0 – 16,0 | 2,0 – 20,0
E157 / TF30 / F30 | 30 | 42 | 34 | 10 | 80 | 16 | 2,5 – 25,0 | 2,0 – 18,0 | 2,0 – 22,0
EF30 / E1446 | 30 | 38 | 32 | 6 | 65 | 15 | 2,5 – 26,0 | 2,0 – 18,5 | 2,0 – 22,5
E161 / F32 | 32 | 45 | 34 | 8 | 75 | 15 | 2,5 – 25,5 | 2,0 – 18,0 | 2,0 – 22,5
E162 | 35 | 43 | 34 | 7 | 70 | 15 | 2,5 – 29,5 | 2,0 – 21,0 | 2,0 – 25,5
E163 / F35 | 35 | 48 | 38 | 8 | 80 | 15 | 2,5 – 30,5 | 2,0 – 21,5 | 2,0 – 25,5
EF37 / TF37 / E1536 | 37 | 47 | 40 | 10 | 92 | 16 | 2,5 – 32,0 | 2,0 – 22,5 | 2,0 – 27,0
E164 / F38 | 38 | 49 | 38 | 9.5 | 108 | 15 | 2,5 – 32,0 | 2,0 – 22,5 | 2,0 – 28,0
EF40 | 40 | 47 | 40 | 10 | 92 | 16 | 2,5 – 36,0 | 2,0 – 25,5 | 2,0 – 31,5
E171 / F42 | 42 | 55 | 42 | 9 | 94 | 15 | 2,5 – 37,0 | 4,0 – 26,5 | 4,0 – 32,0
E173 / F48 | 48 | 60 | 50 | 9 | 94 | 15 | 2,5 – 42,0 | 4,0 – 30,0 | 4,0 – 36,5
TF48 | 48 | 60 | 50 | 9 | 94 | 15 | 2,5 – 42,0 | 4,0 – 30,0 | 4,0 – 36,5
E177 / F58 | 58 | 70 | 60 | 9 | 94 | 15 | 3,0 – 52,0 | 4,0 – 37,0 | 4,0 – 45,0
E185 / F66 | 66 | 84 | 73 | 9 | 110 | 15 | 3,0 – 60,0 | 5,0 – 42,5 | 5,0 – 52,0
E190 / F88 | 88 | 106 | 94 | 10 | 115 | 15 | 60,0 – 80,0 | 20,0 – 56,0 | 20,0 – 69,0
E193 / F90 | 90 | 107 | 92 | 12.5 | 130 | 15 | INFO | INFO | INFO

Распространённые коды и модели
Примеры: F25, F32, F37, F48, F66, 173E, 1536E, 177E, 185E, 190E, 193E, 171E, 163E, 161E, 145E; TF25, TF32, TF37, TF42, TF48, TF66.

Технические характеристики

• Производитель: Erveysa
• Семейство продуктов: Dead-Length / F Type Collets
• Материал: пружинная сталь (закалённая)
• Рабочая температура: до 290 °C
• Применение: CNC и автоматическое точение, высокоскоростная обработка (медицина, автомобиль, авиация)
• Опции: приварка твёрдосплавных вставок, внутренние покрытия
• Варианты: диапазоны зажима для круглых, квадратных и шестиугольных деталей согласно таблице
