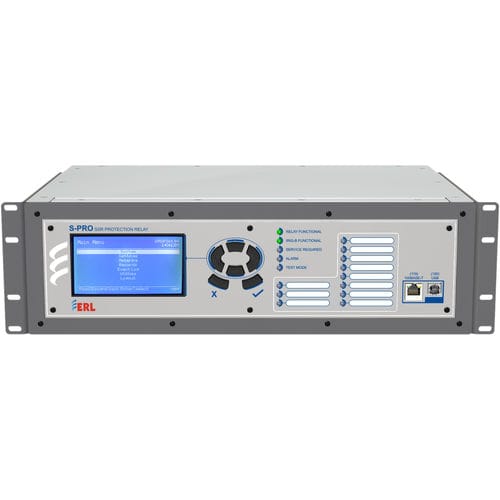

Защитное реле тока S-PRO series

напряжениядля генераторадля воздушной электропередачи

Реле субгармонической защиты S-PRO защищает различное оборудование энергосистемы, включая генераторы, ветрогенераторы, фотоэлектрические системы, линии электропередачи с последовательной компенсацией, устройства FACTS и силовые трансформаторы, от неконтролируемых субсинхронных колебаний, известных как: - субсинхронное крутильное взаимодействие (SSTI) - субсинхронное управляющее взаимодействие (SSCI) - субгармонический резонанс (ССР) - субгармонический феррорезонанс Эти условия субсинхронных колебаний создают возможности для обмена энергией на данной субсинхронной частоте системы. Такой обмен энергией приводит к нагрузкам на соответствующие элементы энергосистемы, что может привести к серьезным повреждениям. Реле S-PRO обнаруживает эти незатухающие субсинхронные колебания и позволяет предприятию контролировать и защищать энергосистему, изолируя здоровую сеть от субгармонических источников генерации. Особенности и преимущества - Обеспечивает обработку сигналов напряжения и тока в реальном времени на всех субгармонических частотах в диапазоне 5-55 Гц (система 60 Гц) и 5-45 Гц (система 50 Гц) с разрешением обнаружения 0,2 Гц - Скорость работы в диапазоне 200-450 мс - Обеспечивает отслеживание инцидентов для защиты генераторов и другого оборудования от устойчивых субгармоник, превышающих нормальные уровни, которые не могут превышать уровни, вызывающие SSR - Операции на длительность, устанавливаемую для длительности от 1-60 минут - События, накапливающиеся в течение длительного периода времени, могут быть использованы для отметки необходимости технического обслуживания - Мониторинг субгармонических измерений через 61850 GOOSE, DNP 3 и Modbus. - Отчет о суммарных субгармонических искажениях (TSHD) - Защита 59, 27 и 50LS при <1,5 циклов,
