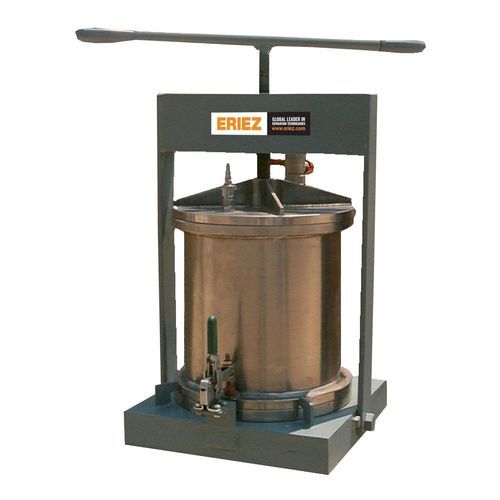

Фильтр-пресс с рамами MACSALAB

с ручным управлениемдля лабораторийдля шлама

Обзор
Фильтровальные прессы MACSALAB широко используются в горно-металлургических лабораториях для обезвоживания шламов и разделения твёрдой и жидкой фаз. В процессе пробу помещают в сосуд, крышку фиксируют зажимом, после чего подаётся сжатый воздух примерно 600 kPa.

Конструкция
Прессы состоят из изготовленной стальной рамы и поворотного прижимного кронштейна с сосудом из нержавеющей стали марки 304 в стандартном исполнении. Сосуды из марки 316 доступны по специальному заказу. Стандартно поставляются быстроразъёмный воздушный штуцер и запорный/сбросной клапан. Жидкость отводится через выпускное сопло в основании сосуда, а сухие твердые частицы остаются внутри.

Варианты исполнения

• Опоры для одной или нескольких фильтровальных прессов, с трубопроводом или без.
• Поворотные опоры с червячным редуктором для удобной выгрузки.
• Поворотные опоры с обратным наклоном (только для малых размеров).

Доступные размеры и ёмкости
80 mm ∅ x 200 mm — 1,0 л
100 mm ∅ x 310 mm — 2,4 л
150 mm ∅ x 310 mm — 5,5 л
200 mm ∅ x 310 mm — 9,7 л
250 mm ∅ x 310 mm — 15,2 л
300 mm ∅ x 310 mm — 21,9 л

Таблица продукта
Filter Press 100mm DIA x 310mm S/S - L02.001 - 2,4 Liter MACSALAB Grade 304 stainless steel Filter Press complete with a ball valve for washing & venting, quick-release non-return compressed air coupling & mild steel base with swing yoke clamp. Cloth included. Working pressure 6.9 Bar (100 psi).
Filter Press 150mm DIA x 310mm S/S - L02.002 - 5,5 Liter MACSALAB Grade 304 stainless steel Filter Press complete with a ball valve for washing & venting, quick-release non-return compressed air coupling & mild steel base with swing yoke clamp. Cloth included. Working pressure 6.9 Bar (100 psi).
Filter Press 200mm DIA x 310mm S/S - L02.003 - 9,7 Liter MACSALAB Grade 304 stainless steel Filter Press complete with a ball valve for washing & venting, quick-release non-return compressed air coupling & mild steel base with swing yoke clamp. Cloth included. Working pressure 6.9 Bar (100 psi).
Filter Press 250mm DIA x 310mm S/S - L02.004 - 15,2 Liter MACSALAB Grade 304 stainless steel Filter Press complete with a ball valve for washing & venting, quick-release non-return compressed air coupling & mild steel base with swing yoke clamp. Cloth included. Working pressure 6.9 Bar (100 psi).
Filter Press 300mm DIA x 310mm S/S - L02.005 - 21,9 Liter MACSALAB Grade 304 stainless steel Filter Press complete with a ball valve for washing & venting, quick-release non-return compressed air coupling & mild steel base with swing yoke clamp. Cloth included. Working pressure 6.9 Bar (100 psi).
Filter Press 80mm DIA x 200mm S/S - L02.006 - 1,0 Liter MACSALAB Grade 304 stainless steel Filter Press complete with a ball valve for washing & venting, quick-release non-return compressed air coupling & mild steel base with swing yoke clamp. Cloth included. Working pressure 6.9 Bar (100 psi).

Технические характеристики

• Стандартный материал сосуда: нержавеющая сталь марки 304.
• Опциональный материал сосуда: нержавеющая сталь марки 316 (по спецзаказу).
• Изготовленная стальная база и поворотная прижимная вилочная скоба.
• Быстроразъёмный воздушный штуцер в комплекте.
• Включён клапан заполнения/сброса давления.
• Клиновой/шаровой клапан для промывки и вентиляции включён (в зависимости от модели).
• Обратный клапан для сжатого воздуха в комплекте.
• Фильтровальная ткань включена с каждой прессой.
• Выброс жидкости через сопло в основании; твердые частицы удерживаются в сосуде.
• Рабочее давление, указанное для моделей: 6,9 Bar (100 psi); рабочий сжатый воздух ориентировочно 600 kPa.
• Доступные размеры/ёмкости: 80 mm ∅ x 200 mm (1,0 л); 100 mm ∅ x 310 mm (2,4 л); 150 mm ∅ x 310 mm (5,5 л); 200 mm ∅ x 310 mm (9,7 л); 250 mm ∅ x 310 mm (15,2 л); 300 mm ∅ x 310 mm (21,9 л).
