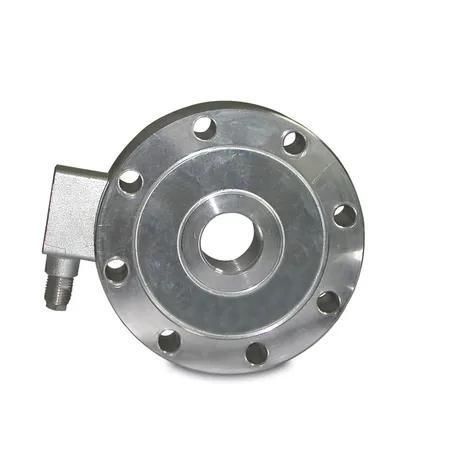

Датчик силы растяжение сжатие Model 922

кольцевойс помощью тензометрического датчика2 мВ/В

Описание
Электрические тензодатчики производства ERICHSEN отражают современное состояние технологий сенсоров, оставаясь при этом простыми в применении и адаптируемыми к различным требованиям. Принцип измерения основан на удлинении высококачественных пленочных тензорезисторов (DMS).

Область применения
Эти измерители силы подходят для универсальных задач, где требуется высокоточное измерение растяжения и сжатия, например в испытаниях материалов (испытательные машины ERICHSEN серии UNIMAT® и UNIMAT® + UNICONTROL®), в эталонных измерительных установках и в научно-исследовательской деятельности. Также применимы в промышленности для автоматизации, контроля операций запрессовки и технологии соединений. Доступна подробная программа аксессуаров. Подключение к приборам отображения и измерения 975 AP, 980 AP и PHYSIMETER 906 MC возможно через адаптерный штекер.

Нормы

• ISO 376

Технические характеристики

• Выход (чувствительность): 2 mV/V
• Материал датчика: специальная сталь
• Измеряемая величина: сила (растяжение/сжатие)
• Класс защиты: IP 67
• Сопротивление моста: 700 Ω
• Принцип измерения: DMS (пленочные тензорезисторы)
• Сопротивление изоляции: > 5 GΩ
• Опорная температура: 21 °C
• Номинальный температурный диапазон: -10 °C до +50 °C
• Диапазон температур хранения: -50 °C до +80 °C
• Номинальный диапазон питающего напряжения: 5 - 10 V
• Разрушающая нагрузка относительно номинальной силы: > 200 %
• Точность (согласно ISO 376 и EN 10002-3): Класс 1
• Максимально допустимая динамическая нагрузка (DIN 50100): < 70 % от номинальной силы
• В комплекте поставляется кабель с открытыми концами, длина прибл. 5 м
