Испытательный стенд твердости Model 450

абразивныйуниверсальныйавтоматический

Обзор

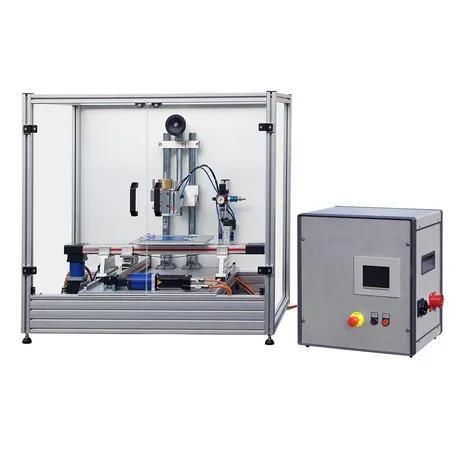

Испытательный стенд для проверки на царапины Модель 450 по BMW/ERICHSEN — это PLC‑управляемая система для выполнения воспроизводимых испытаний на царапание лакокрасочных и пластиковых поверхностей. Система состоит из базового блока с серводвигателем, обеспечивающим перемещение образца по осям X‑Y, ручного привода по Z с универсальным держателем инструмента и пневматической подачей инструмента, а также отдельного блока управления с интегрированным сенсорным экраном для ввода параметров. Нагрузка изменяется с помощью навесных грузов.

Режимы испытаний на царапание

• Линейное царапание = однократное линейное движение
  • Параметры: длина / скорость
• Трение = повторяющиеся линейные движения в одной и той же точке
  • Параметры: длина / скорость / количество
• Матрица = решётчатые линейные движения
  • Параметры: длина по x / длина по y / размер ячейки / скорость
• Круговая траектория = однократное круговое движение
  • Параметры: диаметр круга / скорость пути
• Фигура Лиссажу = наложение двух вертикальных синусоидальных движений с незначительной разницей в частоте
  • Параметры: частота / амплитуда / количество

Комплектация

• Стенд для испытания на царапание по BMW/ERICHSEN, Модель 450, в составе базового блока и блока управления
• Сетевой кабель CEE 16A (5 м)
• 4 прижимающих захвата
• Воздушный шланг (5 м)
• Переходник для инструмента под испытательную головку
• Испытательная головка по ISO (Ø 1 мм)
• 7 грузов
• 2 рожковых ключа
• 2 шестигранных ключа
• Руководство по эксплуатации

Стандарты

• BMW GS 97034-2
• BMW GS 97034-3
• BMW GS 97034-8
• BMW GS 97034-9
• BMW GS 97034-11

Технические характеристики

• Привод: электрический
• Максимальная скорость: 1000 mm/s
• Электропитание: 400 VAC, 50/60 Hz; сеть TN или TT
• Размер образца (макс): 350 mm x 250 mm x 5 mm (Д x Ш x В)
• Испытательная сила: 3–30 N
• Профили царапины: Van Laar, Bosch, ISO, Clemen, BMW и др.
• Диапазон нагрузок: (3–30) N // (шаг 1‑N)
• Подача сжатого воздуха: мин. 5 bar, макс. 10 bar
• Масса базового блока, нетто: ок. 115 kg
• Габариты блока управления (Ш x Г x В): ок. 600 mm x 450 mm x 570 mm
• Масса блока управления, нетто: ок. 40 kg
• Габариты базового блока (Ш x Г x В): ок. 1100 mm x 720 mm x 1000 mm

Характеристики / спецификации

• PLC‑управление с вводом через сенсорный экран
• Серводвигательный X‑Y стол и ручной Z‑привод с пневматической подачей инструмента
• Переменная нагрузка с помощью навесных грузов (3–30 N)
• Несколько программируемых режимов испытаний (линия, трение, матрица, круг, Лиссажу)
• Подходит для испытаний лакокрасочных и пластиковых поверхностей в НИОКР и контроле качества
