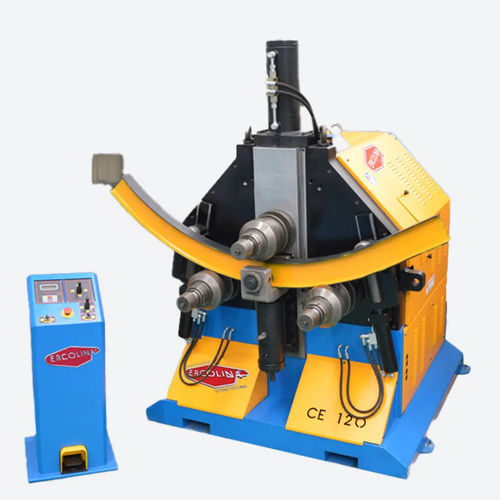

Гидравлический гибочный пресс CE120H3-RLI

электрическийс педальюдля труб

Обзор
Машина для гибки колец CE120H3-RLI — трехролльная система для формовки колец и цилиндрических профилей. Оснащена валами диаметром 100 мм, моноблочным стальным каркасом с электросварной конструкцией и корпусом из чугуна GS500 для обеспечения жёсткости при обработке профилей большой секции. Опционально доступна система боковых направляющих.

Минимальный внешний диаметр
⌀ 70 x 1,5 mm

Характеристики

• Валы Ø 100 мм
• Высокая повторяемость
• Высокая модульная секция для максимальной производительности при минимальном прогибе
• Моноблочный стальной каркас
• Электросварная конструкция
• Кованные, резьбовые обработанные валы для микрометрической регулировки роликов и уменьшения использования прокладок
• Термообработанные противоцарапные рабочие ролики
• Система быстрой смены инструмента
• Электронное считывание положения центрального ролика (программируемая сенсорная панель) для высокой повторяемости
• Простое и интуитивное программирование
• Сниженное обслуживание
• Гибка в вертикальной и горизонтальной плоскости
• Набор универсальных инструментов в комплекте
• ДУ с низким напряжением и педаль
• Система прямого направляющего вала

Технические характеристики (таблица)
Диаметр вала: 100 mm
Стандартный диаметр рабочих роликов: 310 mm
Макс. ход толкающего ролика: 300 mm
Скорость вала: 6 rpm
Количество независимых приводных роликов: 3 гладких
Напряжение: 380/220/440/480 V
Двигатели: 3 x 1,85 kW
Двигатель гидравлического агрегата: 2 kW
Корпус машины: Чугун GS500
Выполняемая сила поршня: 360 000 N
Рабочая плоскость машины: Горизонтальная и вертикальная
Регулировка верхнего ролика: Гидравлическая
Дисплей: Цифровой
Основание машины: Электросварная сталь
Число запоминаемых программ: 8
Электрическое управление педалью: ДА
Габариты (ШxГxВ): 1800 x 2200 x 1700 mm
Масса: 2800 kg

Другие доступные модели (кратко)
CE120HR3-RLI — гидравлическая версия с 3 приводными роликами — трехфазная

Характеристики / технические спецификации

• Минимально допустимый внешний диаметр: ⌀ 70 x 1,5 mm
• Валы: 100 mm
• Стандартные ролики Ø: 310 mm
• Ход толкающего ролика до: 300 mm
• Скорость валов: 6 rpm
• 3 независимых приводных ролика (гладкие)
• Основная моторизация: 3 x 1,85 kW; гидравлический агрегат 2 kW
• Поддерживаемые напряжения: 380/220/440/480 V
• Корпус машины из чугуна GS500
• Номинальная сила поршня: 360 000 N
• Функция гибки в горизонтальной и вертикальной плоскости
• Гидравлическая регулировка верхнего ролика и цифровое управление с программируемой сенсорной панелью
• Электросварная стальная база
• 8 запоминаемых программ и электрическое управление педалью
• Габариты и масса: 1800 x 2200 x 1700 mm — 2800 kg
