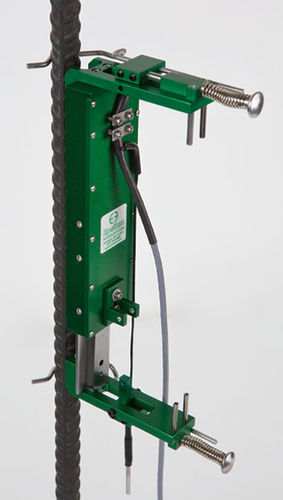

Экстенсoметр с помощью тензометрического датчика 3543 series

осевой

Эта модель выпускается с длиной калибра от 50 мм (2 дюйма) и больше, с диапазоном измерений до 100 мм (4 дюйма). Уникальная конструкция разделяется на две половины, и экстензометр может быть оставлен включенным до разрушения образца. Эти экстензометры широко используются там, где требуются длинные образцы. Они идеально подходят для испытания стальных прутков, сварных соединений и проволочных материалов. Обладая многолетней проверенной надежностью, экстензометры модели 3543 разработаны таким образом, что их можно оставлять включенными до разрушения таких образцов, как арматура, которые могут повредить стандартные осевые экстензометры. Компания Epsilon разработала модель 3543 таким образом, чтобы она выдерживала разрушение образца, разделяясь на две половины, что предотвращает повреждение модуля тензометра. Во время работы верхняя половина экстензометра выдвигается из основного корпуса, а конические измерительные балки приводят в действие тензометрические изгибы внутри устройства. Эта уникальная конструкция обеспечивает большие диапазоны измерений, сохраняя при этом совместимость с электроникой для датчиков с тензорезисторами. Эти модели обеспечивают высокую точность измерений, они легкие, но прочные, с низким рабочим усилием. Они предназначены только для измерения натяжения. Устройства имеют ножевые кромки из закаленной инструментальной стали. Стандартные быстросъемные проволочные формы, поставляемые с экстензометром, работают с круглыми образцами диаметром до 25 мм (1 дюйм) и плоскими образцами размером до 12 x 31 мм (0,5 x 1,25 дюйма). Для работы с образцами большего размера предлагаются дополнительные проволочные формы. См. модель 3542L для длинных калибров с меньшим диапазоном измерений, а также оптические бесконтактные экстензометры Epsilon ONE®.
