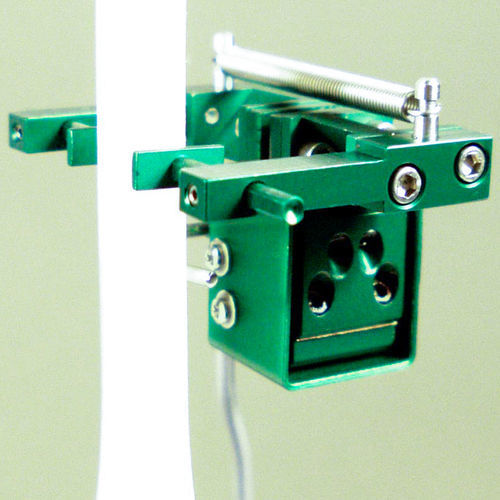

Диаметральный экстенсoметр 3475 series

миниатюрный

Миниатюрный экстензометр, предназначенный для измерений поперечной или диаметральной деформации на небольших или тонких образцах общего назначения. Может использоваться одновременно с миниатюрными осевыми экстензометрами модели 3442 или осевыми экстензометрами модели 3542. Эти очень легкие экстензометры самостоятельно закрепляются на испытуемом образце. Они используются для измерения поперечной или диаметральной деформации. Часто их используют одновременно с осевым экстензометром Epsilon, и вместе эти экстензометры подходят для измерения коэффициента Пуассона по ASTM E132 для большинства материалов и образцов. Они также используются для определения характеристик материалов с анизотропными свойствами, например, многих композитных материалов. Данная модель легко фиксируется на образце с помощью встроенной пружины, удерживающей устройство на месте. Она может быть отрегулирована для работы с образцами любого размера от 0 до 25 мм (0-1 дюйм) в ширину или диаметр. Модель 3475 имеет толщину рычага всего 3,81 мм (0,15 дюйма) и может работать одновременно с любым осевым экстензометром, имеющим достаточный зазор между рычагами (не все версии миниатюрного экстензометра 3442 могут быть использованы). Контакты большого радиуса не позволяют прибору погружаться в образцы. В этой модели используется конструкция двойного изгиба Epsilon, что позволяет использовать ее в динамических приложениях. Все приборы имеют диапазоны измерений в обоих направлениях. Экстензометры модели 3475 являются тензометрическими устройствами, что делает их совместимыми с любой электроникой, предназначенной для тензометрических датчиков. Чаще всего они подключаются к контроллеру испытательной машины. Электроника формирования сигнала для экстензометра обычно входит в состав контроллера испытательной машины или может быть добавлена.
