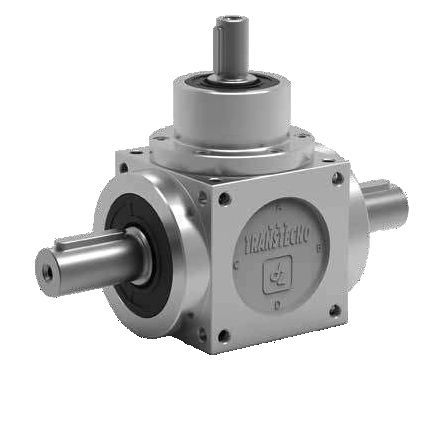

Ортогональная угловая передача

с конической передачейс полым валомс выходным валом

Редукторы с прямым углом используются во всех тех промышленных приложениях, где движение необходимо повернуть на 90°. Ассортимент продукции включает 7 различных типоразмеров. Для каждого размера доступно 5 передаточных чисел (1:1, 1:1.5, 1:2, 1:3, 1:4). Валы имеют диаметр от 11 до 70 мм, полые валы - от 12 до 55 мм, включая варианты с рифленым профилем и термоусадочные диски. -7 различных размеров -5 соотношений (1:1, 1:1.5, 1:2, 1:3, 1:4) -Валы варьируются от d. 11 до 70 мм -полые валы доступны от d. 12 до 55 мм -Фланец двигателя от IEC 56 до IEC 160 -Сделано в Италии ШЕСТЕРНИ Зубчатые передачи были разработаны в соответствии со спиральным методом нарезания GLEASON и все они основаны на притертой версии. Все шестерни изготовлены из науглероживающей стали 18NiCrMo6 с термической обработкой под закалку. Все шестерни притираются начиная с 86-го размера и выше. Этот процесс оптимизирует условия зацепления, значительно снижает и повышает производительность редуктора с прямым углом. Угловой люфт определяется путем измерения люфта выходного вала и блокировки входной оси (этот люфт имеет такое же значение при измерении в обратном направлении только для соотношения 1:1). Люфт зависит от зазора в зацеплении между зубьями. Если требуется уменьшить люфт в пределах 5 ', всегда измеряемый на выходных валах, то можно направить специальный запрос в наш технический отдел. Для оценки стоимости/технических деталей. ШАФТЫ Материал, из которого они изготовлены, - закаленная сталь с пределом прочности на разрыв 750/950 Н/мм².
