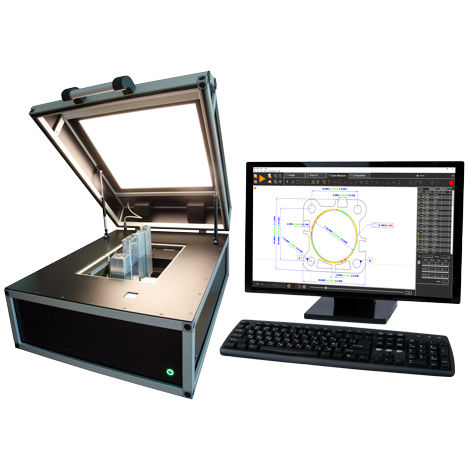

Измерительная система геометрии SFM

диаметратолщинаугловая

Что такое SFM Она предназначена для профессионалов, которые хотят видеть общую картину, а не только частичные измерения штангенциркулями и оптическими компараторами. Scan Fit and Measure - это 2D-система для автономного измерения и контроля геометрии профиля. Она используется в качестве инструмента контроля качества, позволяя различным типам производств получать выгоду за счет снижения затрат и минимизации отклонений продукции. Технология планшетного сканера подходит для измерения профилей из алюминия, пластика, резины, силикона и экструзии медицинских трубок. Простая в настройке и использовании система 2D измерений обеспечивает мгновенную оценку PASS/FAIL на основе богатого набора предопределенных клиентом геометрических размеров и допусков. Она обеспечивает визуальное сравнение отсканированного изображения с моделью CAD на основе точного измерения размеров, положения, толщины стенок и GD&T (Geometric Dimensioning and Tolerancing). Большая зона обзора 300 мм x 400 мм (11 3/4" x 15 3/4") позволяет измерять большие и многочисленные детали, ускоряя контроль качества и обеспечивая непрерывный производственный поток. ТЕСТ Характеристики системы - Открытый стандартный вывод данных для интеграции с другими информационными и отчетными системами - Открытый стандартный ввод данных для интеграции с другими (сторонними) измерительными устройствами - Поле зрения до 300 мм x 400 мм (11,3/4" x 15,3/4"), высота детали до 130 мм (5,1/8") - Прочная конструкция для работы в цеху - Одновременное измерение нескольких деталей для повышения скорости и снижения рабочей нагрузки - Раздельные виды профиля, размеров и компаратора для однозначной оценки - Одноразовая подготовка шаблона для измерений в САПР - Конструктивные особенности для всестороннего измерения
