Реакторы MRA - это фильтры гармоник, используемые для предотвращения возникновения резонансов, которые являются чрезвычайно опасными ситуациями для электрической системы из-за возникающих сверхтоков и перенапряжений.
Блочные реакторы используются исключительно для коррекции коэффициента мощности нагрузок, генерирующих гармоники; поэтому фильтр настраивается только на одну частоту ниже самой низкой из присутствующих. Наиболее часто используемыми частотами настройки являются:
210 Гц, соответствующая XL = 5,7% XC
189 Гц, соответствующая XL = 7 % XC
134 Гц, соответствующая XL = 14 % XC

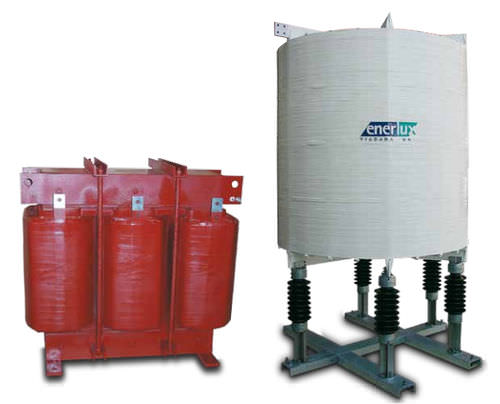

Обычно реакторы для блокировки гармоник являются однофазными с воздушным сердечником, но для ограниченных мощностей можно использовать трехфазные реакторы с железным сердечником; основное различие заключается в том, что реакторы с воздушным сердечником не насыщаются, но они громоздкие, а реакторы с железным сердечником насыщаются, но они меньше. В обоих случаях реакторы устанавливаются последовательно с блоком трехфазных конденсаторов и могут быть изготовлены как для внутренней, так и для наружной установки. Фильтрующие реакторы используются с целью снижения коэффициента искажений; поэтому фильтр настраивается на частоту, близкую к частоте присутствующих гармоник. Если необходимо отфильтровать несколько гармоник, то потребуется изготовить различные фильтры, связанные с отдельными блоками конденсаторов. Дроссели обычно однофазные с воздушным сердечником. Фильтры-реакторы устанавливаются последовательно с блоком трехфазных конденсаторов и могут быть изготовлены как для внутренней, так и для наружной установки.
---
