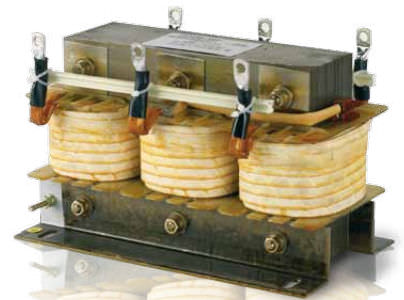

Трехфазовый реактор для фильтрации гармоник 400 V, 12.5 - 50 kvar | RA series

Трехфазный блок-реактор гармоник с высокой линейностью, разработанный и рассчитанный на нагрузку с высоким уровнем гармоник и настроенный на конденсаторы. Реакторы типа RA обеспечивают длительный срок службы, чрезвычайно низкие потери и низкий уровень шума во время работы. Сердечник реактора состоит из магнитной пластины, изготовленной из высококачественного железа с ориентированным зерном с низкими потерями. Обмотка выполнена из электролитических медных проводников. ИМПРЕГНАЦИЯ производится в вакуумном автоклаве с использованием специальных смол. Реакторы типа RA имеют частоту настройки 189 Гц (p=7%), но по запросу могут быть изготовлены и другие частоты настройки; конечно, помимо стандартной частоты настройки основными являются 134 Гц (p=14%) и 210 Гц (p=5,67%). ИСПОЛЬЗОВАНИЕ Особенно подходит для изготовления модульных блоков (см. CTF) и автоматических устройств коррекции коэффициента мощности (см. ERAF) для сетей с гармонической нагрузкой в сочетании с конденсаторами коррекции коэффициента мощности. Вместе с конденсаторами трехфазные реакторы серии RA были задуманы и спроектированы для установки в сетях с гармоническими искажениями, поскольку принцип их работы заключается в переводе резонансной частоты установки под гармонику меньшей величины, чтобы избежать возникновения резонансных явлений.
