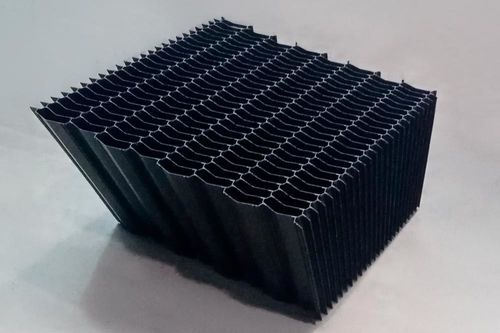

Загрузка для очистки воды

Обзор
Угол наклона модуля, высота модуля и расстояние между ламелями MODULpack ENDEVION настраиваются в соответствии с требованиями процесса и доступной площадью резервуара.

Описание
Эквидистантные профили ламелей MODULpack ENDEVION точно определяют длину пути осаждения и обеспечивают оптимальное разделение твёрдых частиц. Непараллельные геометрии канала увеличивают эффективную длину пути осаждения и снижают эффективность разделения. Доступные варианты межканального шага позволяют подобрать ламельный модуль под размеры частиц и условия процесса.

Преимущества ламелей ENDEVION

• Эквидистантные поверхности осаждения, прямая применимость закона Хэйзена
• V‑образная форма сбора для улучшенного накопления и отвода ила
• Система «шип‑паз» (male–female) для прочного соединения модулей
• Настраиваемые размеры и углы наклона
• Самонесущие модули, не требующие внешних рам, что максимально использует полезную площадь резервуара

Подходит для круглых резервуаров
Ламели MODULpack ENDEVION применимы в перегруженных круглых резервуарах и позволяют увеличить производительность за счёт увеличения площади осаждения без расширения занимаемой площадки.

Варианты установки в круглых резервуарах

• Тангенциальная конфигурация – модули установлены в кольце тангенциально к периметру резервуара; распространено для крупных резервуаров с ограниченным внешним пространством.
• Радиальная конфигурация – рекомендуется, когда требуется покрыть большую часть резервуара; позволяет собирать более крупные кольца.
• Параллельная конфигурация – для небольших резервуаров удобна установка параллельными линиями; модули, контактирующие с круговым периметром, формуются под радиус. Можно предусмотреть центральное отверстие для вала скребка ила.

Применения

• Отстойники (осветлители) в установках очистки сточных вод, водоподготовке и различных промышленных процессах
• Первичная осадка — эффективное удержание взвешенных веществ; возможна интеграция автоматических систем промывки для предотвращения накопления ила в ламелях
• Вторичная осадка — подбор и проектирование исходя из объёма отделяемого ила; ENDEVION проводит детальную оценку для каждого случая
• Вторичная осадка после систем с неподвижным слоем биомассы, вращающихся элементов или крупных фильтров — эффективное разделение при малых объёмах ила, снижение затрат на строительство и обслуживание
• Продвинутые стадии очистки — параллельные ламели эффективно отделяют осадки и ил, образующиеся при удалении микрозагрязнителей, фармакологических остатков, микропластика и остаточных фосфатов

Технические характеристики / спецификации

• Семейство продукции: MODULpack ENDEVION
• Эквидистантные профили ламелей для точного определения длины пути осаждения
• Геометрия каналов: параллельные плоские каналы для оптимальной осадки
• Доступные варианты шага каналов для соответствия размерам частиц и требованиям процесса
• Геометрия модуля: V‑образная форма сбора для улучшенной обработки ила
• Система соединения: male–female сцепление для механической прочности
• Самонесущая конструкция: внешняя рама не требуется; максимизация полезной площади резервуара
• Настраиваемые размеры и углы наклона
• Подходящие типы установки: тангенциальная, радиальная и параллельная (адаптируемо для круглых резервуаров и с учётом валов скребков)
• Проектирование в соответствии с законом Хэйзена для расчёта площадей осаждения
