Ключевые особенности
- Выход с низким импедансом
- Дальнее поле, сильный шок
- Встроенный электронный LP-фильтр
- Изолированное напряжение
- Паяльные клеммы
Описание

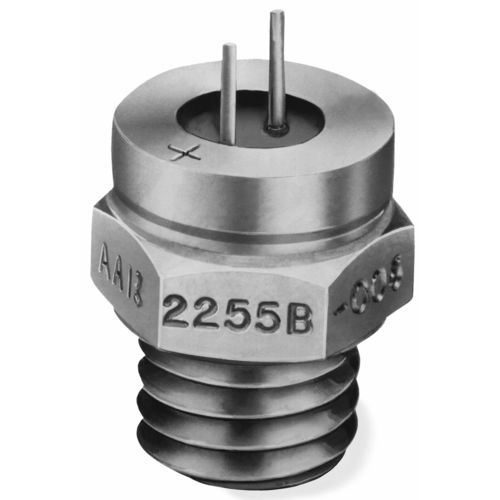

Endevco® модель 2255B - это миниатюрный, легкий пьезоэлектрический акселерометр с интегрированным
электроника, разработанная специально для измерения ударов в дальнем радиусе высокого поля на конструкциях и при испытаниях
статьи. Устройство оснащено электронным низкочастотным фильтром второго порядка между датчиком и
входной каскад усилителя для предотвращения насыщения за счет резонанса акселерометра.
Модель 2255B оснащена кристаллическим элементом Piezite® компании Endevco, работающим в режиме кольцевого сдвига,
который демонстрирует превосходную стабильность производительности с течением времени. Уникальная конструкция изоляции деформаций внутри
блок датчика уменьшает входные деформации за счет изгибающих движений на монтажной поверхности.
Этот акселерометр включает в себя внутренний гибридный кондиционер сигнала в двухпроводной системе, который
передает выходное напряжение с низким импедансом по тому же самому кабелю, по которому поставляется требуемый
постоянная мощность тока. Как клеммы заземления выхода, так и клеммы заземления сигнала гальванически развязаны
с монтажной поверхности. Акселерометр имеет встроенный монтажный шпильку 1/4-28 и два
паяльно-контактные клеммы для подключения выхода. Малый калибр, легкий вес проводов для подсоединения
для безошибочной работы. Суффикс номера модели показывает чувствительность к ускорению в мВ/г, т.е,
2255B-01 имеет выходную чувствительность 0,1 мВ/г.
---
